পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Vector
সাক্ষ্যদান: CE
মডেল নম্বার: VEC-VC-00323HC-ME / 90MB-R7520A23F-MF2

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1 কিট
মূল্য: To Be Discussed
প্যাকেজিং বিবরণ: 375 * 290 * 155 মিমি, 280 * 208 * 112 মিমি
ডেলিভারি সময়: 5-8 কার্য দিবস
পরিশোধের শর্ত: এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 500-1000 কিট / মাস
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

পর্যায়: তিন ধাপে ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 380V
মডেল: VEC-VC-00733HC-ME / 130MB-2R625A33F-MF2 ব্যবহার: মুদ্রণ যন্ত্র
শংসাপত্র: সিই এনকোডার: 24 বিট পরম এনকোডার
যোগাযোগ প্রোটোকল: মোডবাস / ক্যানোপেন / ইথারক্যাট ক্ষমতা: 0.75kw
লক্ষণীয় করা:

3.5Nm Servo Motion Control System

,

3.5Nm 750W Servo Motion Control System

,

750W Servo Motor Closed Loop Control System

পণ্যের বর্ণনা

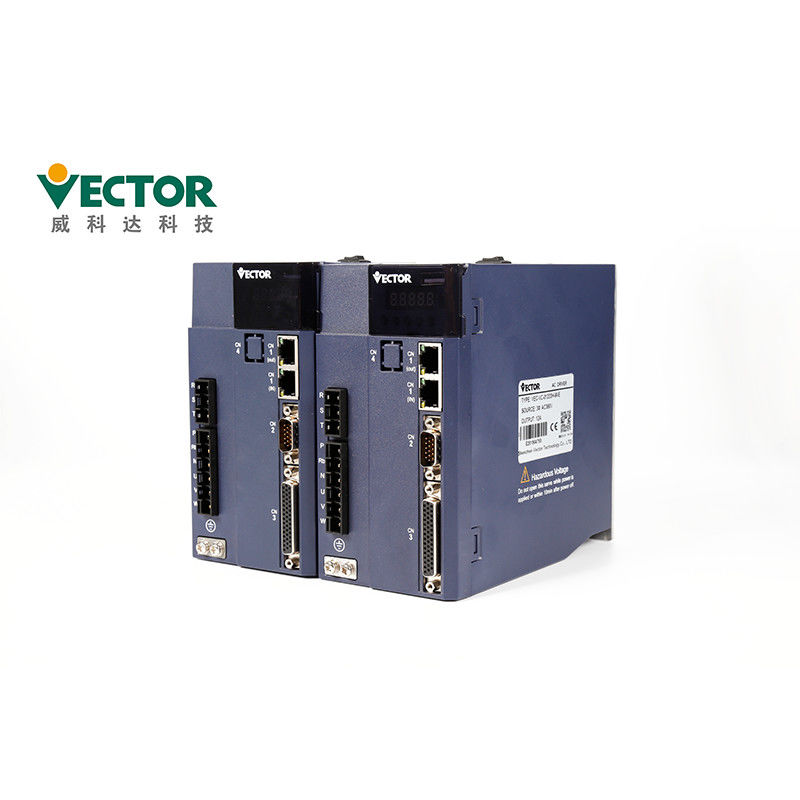

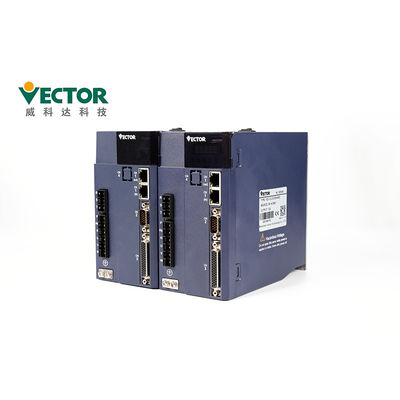

220V 3.5nm 750W হাইব্রিড ক্লোজড-লুপ কন্ট্রোল সার্ভো ড্রাইভার 24 বিট পরম এনকোডারের সাথে



হাইব্রিড ক্লোজড-লুপ কন্ট্রোল সার্ভো ড্রাইভার
এসি পাওয়ার 0.75KW
থ্রি ফেজ 380V
Modbus / CanOpen / EtherCAT
অবস্থান / গতি / টর্ক নিয়ন্ত্রণ মোড
24bit তামাগাওয়া পরম এনকোডার;

পণ্যের বৈশিষ্ট্য

পণ্যের নাম ক্লোজড লুপ স্টেপার মোটর কিট সার্ভো ড্রাইভার
ব্র্যান্ড ভেক্টর
মডেল নাম্বার. VEC-VC-00733HC-ME/130MB-2R625A33F-MF2
শক্তি 4 0.75 কিলোওয়াট
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 380V
পর্যায় তিন ধাপে
বর্তমান রেট 7 এ
যোগাযোগ প্রোটোকল মোডবাস/ক্যানোপেন/ইথারক্যাট
এনকোডার 24 বিট পরম এনকোডার



Servo মোটর মডেল slecting:


3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 0





Servo ড্রাইভ ইনস্টলেশন:

Dry একটি শুষ্ক এবং বলিষ্ঠ প্ল্যাটফর্মে ড্রাইভার ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখুন এবং

ইনস্টলেশনের সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।

● দয়া করে নির্দিষ্ট দিক থেকে ইনস্টল করুন যাতে ত্রুটি এড়ানো যায়।

Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভার একটি নির্দিষ্ট স্থানে রাখা হয়েছে

মন্ত্রিসভা এবং অন্যান্য মেশিনের অভ্যন্তরীণ পৃষ্ঠ থেকে দূরত্ব, অন্যথায় এটি আগুন বা ত্রুটি সৃষ্টি করতে পারে।

3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 1

3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 2

Installing ইনস্টল করার সময়, স্তন্যপান এবং নিষ্কাশন পোর্টগুলিকে অবরুদ্ধ করবেন না, এবং বিদেশী বস্তুর ভিতরে প্রবেশ করতে দেবেন না

পণ্য প্রবেশ করতে হবে, অন্যথায় এটি অভ্যন্তরীণ উপাদানগুলির বৃদ্ধির কারণে ত্রুটি বা আগুনের কারণ হতে পারে।

Product এই পণ্যের উপর বা তার নিচে ভারী বস্তু রাখবেন না কারণ এর ফলে আঘাত লাগতে পারে।

● অনুগ্রহ করে নিম্নলিখিত পরিবেশে ইনস্টল করুন:

1. সরাসরি সূর্যালোক ছাড়া জায়গা;

2. অবস্থান যেখানে পরিবেষ্টিত তাপমাত্রা 0 ° C থেকে 55 ° C এর মধ্যে থাকে;

3. 0% থেকে 95% এর পরিসরে আপেক্ষিক আর্দ্রতা, এবং কোন ঘনীভবন;

4. জল বিন্দু, বাষ্প, ধুলো এবং তৈলাক্ত ধুলো থেকে মুক্ত স্থান;

5. অবস্থান যেখানে কোন উচ্চ তাপ ডিভাইস আছে;

6. অ-ক্ষয়কারী, দাহ্য গ্যাস এবং তরল সাইট;

7. জল, তেল এবং ওষুধ ছিটানো সহজ নয়;

8. যেসব স্থান তেজস্ক্রিয় বিকিরণের সংস্পর্শে আসে না;

9. শক্তিশালী এবং কম্পন মুক্ত স্থান;

10. অবস্থান যেখানে কোন ইলেক্ট্রোম্যাগনেটিক শব্দ হস্তক্ষেপ নেই



অপারেটিং সতর্কতা:



Operation পরীক্ষার অপারেশনে, দুর্ঘটনা রোধ করার জন্য, দয়া করে কোন লোড ছাড়াই সার্ভো মোটর পরীক্ষা করুন

(ড্রাইভার শ্যাফটের সাথে সংযুক্ত নয়), অন্যথায় এটি আঘাতের কারণ হতে পারে।

The সাপোর্টিং মেশিনে কাজ শুরু করার সময়, মেশিনের সাথে মেলে এমন ব্যবহারকারীর প্যারামিটার সেট করুন

অগ্রিম.যদি আপনি প্যারামিটার সেটিং ছাড়াই অপারেশন শুরু করেন, তাহলে এটি যান্ত্রিক ক্ষতি বা ত্রুটি সৃষ্টি করতে পারে।

Accidents দুর্ঘটনা এড়াতে, মেশিনের অস্থাবর অংশের শেষে একটি সীমা সুইচ বা স্টপার ইনস্টল করুন,

অন্যথায় এটি যান্ত্রিক ক্ষতি বা আঘাতের কারণ হবে।

The প্যারামিটার সেটিংসে চরম পরিবর্তন করবেন না, কারণ এর ফলে হতে পারে

অস্থির অপারেশন, যান্ত্রিক ক্ষতি বা আঘাত।

● যখন বিদ্যুৎ চালু হয় বা বিদ্যুৎ সরবরাহ বন্ধ হয়ে যায়, তখন সার্ভো ড্রাইভারের হিট সিঙ্ক, বাহ্যিক

ব্রেকিং প্রতিরোধক, মোটর ইত্যাদি উচ্চ তাপমাত্রার অবস্থায় থাকতে পারে।এটি স্পর্শ করবেন না, অন্যথায় এটি পুড়ে যেতে পারে।

The উল্লম্ব অক্ষের উপর একটি মোটর মোটর ব্যবহার করার সময়, কাজের অংশটি যাতে পড়ে না যায় সে জন্য একটি সুরক্ষা ডিভাইস সেট করুন

অ্যালার্মের অধীনে, ভ্রমণের উপর ইত্যাদি। উপরন্তু, দয়া করে সার্ভো লক স্টপ সেটিংটি করুন যখন ওভার ভ্রমণ ঘটে,

অন্যথায় কাজের টুকরা ওভার ভ্রমণ অবস্থায় পড়তে পারে।

Operation অপারেশনের সময় মেশিনের অপারেটিং পরিসরে প্রবেশ করবেন না, অন্যথায় এটি আঘাতের কারণ হবে।

The সময় সার্ভো মোটর বা মেশিনের অস্থাবর অংশ স্পর্শ করবেন না

অপারেশন, অন্যথায় এটি আঘাতের কারণ হবে।

● দয়া করে সিগন্যাল থাকলেও নিরাপত্তা নিশ্চিত করতে নিরাপত্তা ব্যবস্থা স্থাপন করুন

লাইন ভাঙ্গন।উদাহরণস্বরূপ, যখন পজেটিভ ওভার ট্রাভেল সুইচ (P-OT) এবং নেগেটিভ ওভার ট্রাভেল সুইচ

(N-OT) সংকেত কারখানার সেটিংয়ে সংযোগ বিচ্ছিন্ন, তারা নিরাপদে কাজ করে।

Off পাওয়ার অফ করার সময় সার্ভো অফ স্টেট সেট করতে ভুলবেন না।

Frequently ঘন ঘন বিদ্যুৎ চালু/বন্ধ করবেন না।আসল অপারেশন শুরু হওয়ার পরে, পাওয়ার চালু/বন্ধ ব্যবধান

1 ঘন্টার বেশি হওয়া উচিত, অন্যথায় সার্ভো ইউনিটের ভিতরের উপাদানগুলি অকাল বয়স্ক হবে।

● যখন একটি অ্যালার্ম আসে, কারণটি সরানোর পরে অ্যালার্মটি পুনরায় সেট করুন এবং নিশ্চিত করুন

নিরাপত্তা, এবং অপারেশন পুনরায় আরম্ভ, অন্যথায় এটি আঘাত হতে পারে।

Normal স্বাভাবিক ব্রেকিংয়ের জন্য ব্রেক মোটরের ব্রেক ব্যবহার করবেন না, অন্যথায় হতে পারে

একটি ত্রুটি সৃষ্টি করে।



প্যাকিং এবং শিপিং

সার্ভো ড্রাইভের প্যাকিং বিবরণ
পণ্য E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
সিটিএনসাইজ 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
মোশন কন্ট্রোলারের প্যাকিং বিবরণ
পণ্য ভিএ মোশন ভিএ সম্প্রসারণ ভিই মোশন VE সম্প্রসারণ (32) VE সম্প্রসারণ (76)
সিটিএনসাইজ 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 3

ডেলিভারি সময়

পরিমাণ 1-5 কিট 50-100 কিট 200-500 কিট
ডেলিভারি সময় 3 দিনের মধ্যে 5-10 দিন 15-25 দিন



1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।

2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।



আনুষাঙ্গিক



  আনুষঙ্গিক নাম ছবি
Satandard খুচরা যন্ত্রাংশ পাওয়ার টার্মিনাল 3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 4 E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন
Cn3 এনকোডার প্লাগ ড্রাইভারের পাশে এনকোডার প্লাগ
Cn4 কন্ট্রোল টার্মিনাল প্লাগ ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং
এনকোডার সংযোগ লাইন স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে
প্রয়োজন স্বাধীন সংযোগকারী প্রদান
শক্তি রেখা স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে
প্রয়োজন স্বাধীন সংযোগকারী প্রদান
ড্রাইভ মনিটরিং লাইন দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন
খুচরা যন্ত্রাংশ কেনা USB থেকে RS232 অ্যাডাপ্টার কেবল প্রয়োজনে স্ব -ক্রয়
ইথারনেট যোগাযোগ লাইন প্রয়োজনে স্ব -ক্রয়



সিই সার্টিফিকেট

1. সিই (ইইউ নিরাপত্তা মান);
2. IEC/EN61800-5-1: 2007 (বৈদ্যুতিক, তাপ এবং শক্তির জন্য নিরাপত্তা প্রয়োজনীয়তা

পরিবর্তনশীল গতি বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;

3, IEC / EN61800-3: 2004 + A1 (গতি নিয়ন্ত্রণ বৈদ্যুতিক ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য

মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

3.5Nm 750W সার্ভো মোশন কন্ট্রোল সিস্টেম সার্ভো মোটর ক্লোজড লুপ কন্ট্রোল সিস্টেম 5
