ল্যামিনেটিং মেশিনের জন্য বাসের ধরণ মোডবাস ক্লোজড লুপ সার্ভো সিস্টেম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Vector |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 কিট |
|---|---|
| মূল্য: | To Be Discussed |
| প্যাকেজিং বিবরণ: | 375 * 290 * 155 মিমি, 280 * 208 * 112 মিমি |
| ডেলিভারি সময়: | 5-8 কার্য দিবস |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 500-1000 কিট / মাস |
|
বিস্তারিত তথ্য |
|||
| পর্যায়: | তিন ধাপে | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V |
|---|---|---|---|
| মডেল: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2 | ব্যবহার: | ল্যামিনেটিং মেশিন |
| শংসাপত্র: | সিই | এনকোডার: | 17/23 বিট পরম এনকোডার |
| যোগাযোগ প্রোটোকল: | মোডবাস / ক্যানোপেন / ইথারক্যাট | ক্ষমতা: | 0.4KW |
| লক্ষণীয় করা: | 0.4kw বন্ধ লুপ Servo সিস্টেম,Modbus বন্ধ লুপ Servo সিস্টেম,Laminating মেশিন বন্ধ লুপ Servo সিস্টেম |
||
পণ্যের বর্ণনা

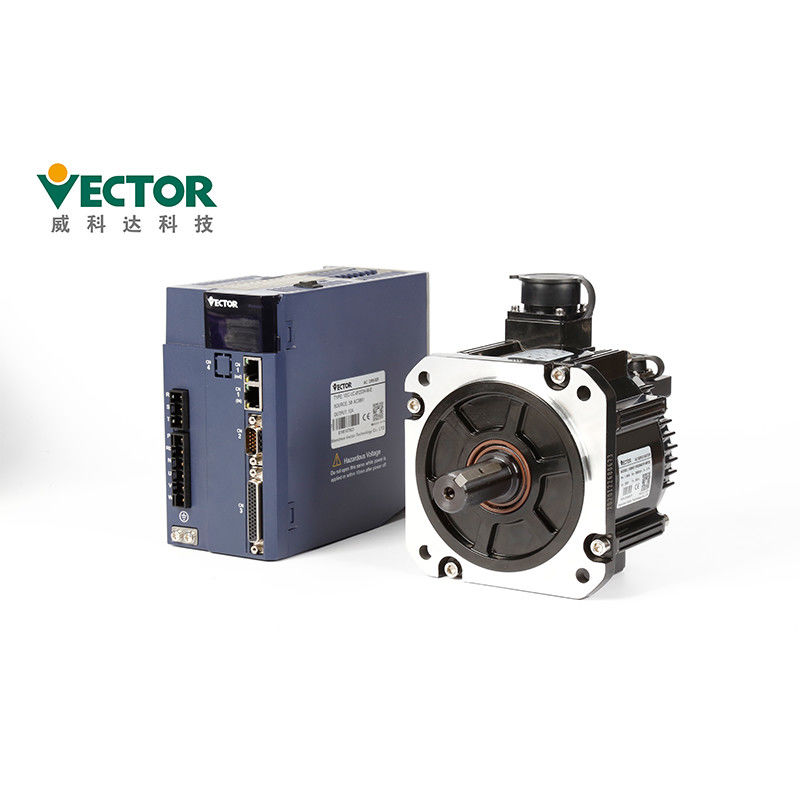

ইউনিভার্সাল বাস ক্লোজড-লুপ সার্ভো ল্যামিনেটিং মেশিনের জন্য সিই দিয়ে 0.4kw 220V চালায়
ইউনিভার্সাল বাস ক্লোজড-লুপ সার্ভো ড্রাইভ
এসি পাওয়ার 0.4KW
তিন ফেজ 220V
Modbus / CanOpen / EtherCAT
অবস্থান / গতি / টর্ক নিয়ন্ত্রণ মোড
17/23bit তামাগাওয়া পরম এনকোডার;
পণ্যের বৈশিষ্ট্য
| পণ্যের নাম | ক্লোজড লুপ সার্ভো স্টেপার মোটর ড্রাইভ |
| ব্র্যান্ড | ভেক্টর |
| মডেল নাম্বার. | VEC-VC-00323HC-ME/60MB-R4030A23F-MF2 |
| শক্তি 4 | 0.4KW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 2200V |
| পর্যায় | তিন ধাপে |
| বর্তমান রেট | 3 ক |
| যোগাযোগ প্রোটোকল | মোডবাস/ক্যানোপেন/ইথারক্যাট |
| এনকোডার | 17/23 বিট তামাগাওয়া পরম এনকোডার |
প্যানেলে 5 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।
পাঁচটি বোতামের সাধারণ কাজগুলি নীচের টেবিলে দেখানো হয়েছে।
| কী নাম | কী ফাংশন |
| মোড | মোড সুইচ, আগের মেনুতে ফিরে যান |
| Add (যোগ করুন) | LED ডিজিটাল টিউবের ফ্ল্যাশিং বিট ভ্যালু বাড়ান |
| Dec (ডিসেম্বর) | LED ডিজিটাল টিউবের ফ্ল্যাশিং ডিজিটের মান হ্রাস করুন |
| ◄◄(স্থানান্তর) | ঝলকানি LED টিউব বাম দিকে সরায়;ডেটার উচ্চ মূল্য পরীক্ষা করে 5 বিটের বেশি লম্বা;ফল্ট রিসেট; Fn ফাংশন চালান |
| সেট করুন | প্যারামিটারের মান পড়ুন/লিখুন |

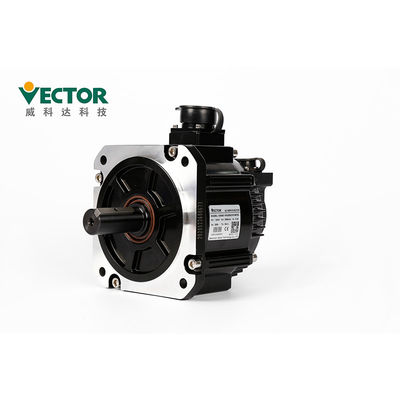

Servo মোটর:
স্থাপন:
Dry একটি শুষ্ক এবং বলিষ্ঠ প্ল্যাটফর্মে ড্রাইভার ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখুন এবং
ইনস্টলেশনের সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।
● দয়া করে নির্দিষ্ট দিক থেকে ইনস্টল করুন যাতে ত্রুটি এড়ানো যায়।
Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভার একটি নির্দিষ্ট স্থানে রাখা হয়েছে
মন্ত্রিসভা এবং অন্যান্য মেশিনের অভ্যন্তরীণ পৃষ্ঠ থেকে দূরত্ব, অন্যথায় এটি আগুন বা ত্রুটি সৃষ্টি করতে পারে।
| স্থাপন পরিবেশ প্রয়োজনীয়তা |
বায়ুমণ্ডলীয় চাপ | 86 ~ 106kPa |
| Mbient আর্দ্রতা | 0 ~ 55 | |
| পরিবেষ্টিত তাপমাত্রা | 0 ~ 90%আরএইচ | |
| আইপি রেটিং | আইপি ২০ | |
| কম্পন | 0 ~ 4.9 মি/সেকেন্ড^2 |
প্যাকিং এবং শিপিং
| সার্ভো ড্রাইভের প্যাকিং বিবরণ | |||||
| পণ্য | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| সিটিএনসাইজ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| মোশন কন্ট্রোলারের প্যাকিং বিবরণ | |||||
| পণ্য | ভিএ মোশন | ভিএ সম্প্রসারণ | ভিই মোশন | VE সম্প্রসারণ (32) | VE সম্প্রসারণ (76) |
| সিটিএনসাইজ | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
ডেলিভারি সময়
| পরিমাণ | 1-5 কিট | 50-100 কিট | 200-500 কিট |
| ডেলিভারি সময় | 3 দিনের মধ্যে | 5-10 দিন | 15-25 দিন |
1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।
2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।
আনুষাঙ্গিক
| আনুষঙ্গিক নাম | ছবি | ||
| Satandard খুচরা যন্ত্রাংশ | পাওয়ার টার্মিনাল | |
E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন |
| Cn3 এনকোডার প্লাগ | ড্রাইভারের পাশে এনকোডার প্লাগ | ||
| Cn4 কন্ট্রোল টার্মিনাল প্লাগ | ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং | ||
| এনকোডার সংযোগ লাইন | স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
||
| শক্তি রেখা | স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
||
| ড্রাইভ মনিটরিং লাইন | দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন | ||
| খুচরা যন্ত্রাংশ কেনা | USB থেকে RS232 অ্যাডাপ্টার কেবল | প্রয়োজনে স্ব -ক্রয় | |
| ইথারনেট যোগাযোগ লাইন | প্রয়োজনে স্ব -ক্রয় |
সিই সার্টিফিকেট
1. সিই (ইইউ নিরাপত্তা মান);
2. IEC/EN61800-5-1: 2007 (বৈদ্যুতিক, তাপ এবং শক্তির জন্য নিরাপত্তা প্রয়োজনীয়তা
পরিবর্তনশীল গতি বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;
3, IEC / EN61800-3: 2004 + A1 (গতি নিয়ন্ত্রণ বৈদ্যুতিক ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য
মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।
