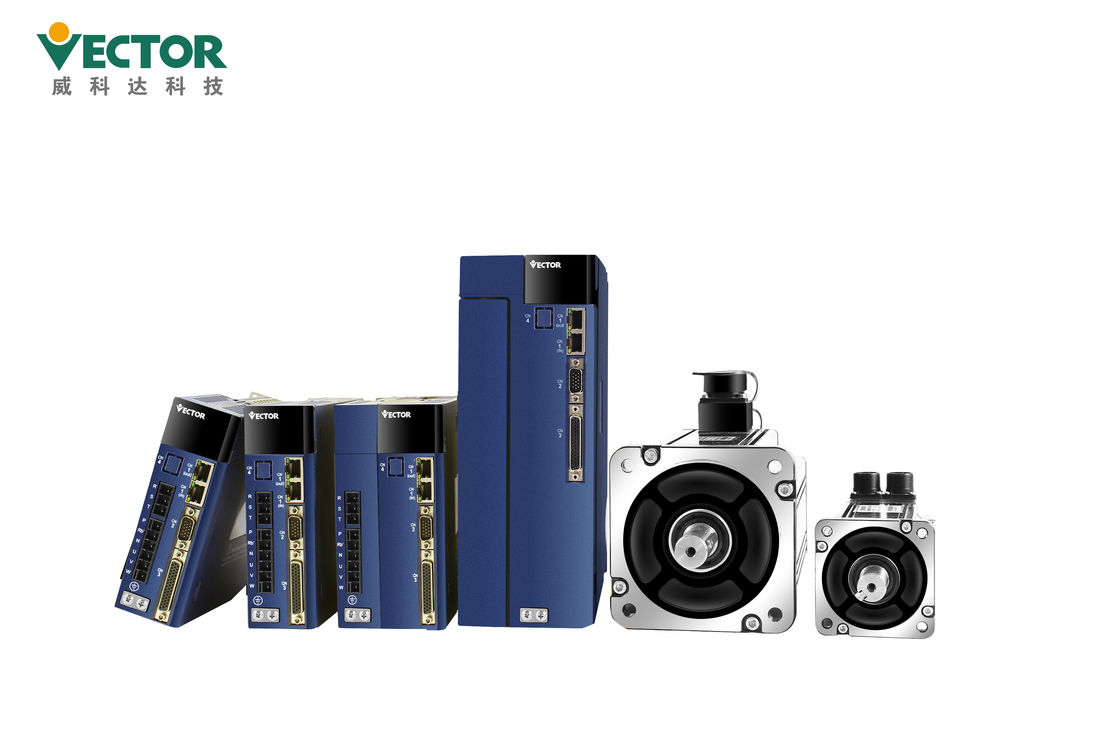

সিই 3.8kw এসি সার্ভো মোটর সিস্টেম কাঠের কাটা মেশিনগুলির জন্য

পণ্যের বর্ণনা

3.8kw 380V স্থিতিশীল Servo মোটর AC Servo ড্রাইভ কাঠের কাটার মেশিনের জন্য

কাঠের কাটার মেশিনের জন্য এসি সার্ভো ড্রাইভ
এসি পাওয়ার 3.8KW
থ্রি ফেজ 380V
Modbus / CanOpen / EtherCAT
অবস্থান / গতি / টর্ক নিয়ন্ত্রণ মোড
17/23bit তামাগাওয়া পরম এনকোডার;

পণ্যের বৈশিষ্ট্য

কিভাবে Servo ড্রাইভ+Servo মোটর slect করবেন

প্যানেলে 5 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।

পাঁচটি বোতামের সাধারণ কাজগুলি নীচের টেবিলে দেখানো হয়েছে।

প্যানেলে 8 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।

8 টি বোতামের মধ্যে মাত্র 5 টি ব্যবহার করা যেতে পারে এবং বাকি 3 টি বোতাম সংরক্ষিত।

পাঁচটি বোতামের সাধারণ কাজগুলি নীচের টেবিলে দেখানো হয়েছে।

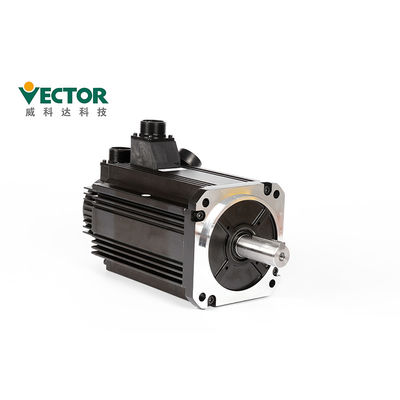

Servo মোটর:

কিভাবে servo ড্রাইভ ইনস্টল এবং Servo মোটর সঙ্গে সংযোগ?

স্থাপন:

Dry একটি শুষ্ক এবং বলিষ্ঠ প্ল্যাটফর্মে ড্রাইভার ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখুন এবং

ইনস্টলেশনের সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।

● দয়া করে নির্দিষ্ট দিক থেকে ইনস্টল করুন যাতে ত্রুটি এড়ানো যায়।

Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভার একটি নির্দিষ্ট স্থানে রাখা হয়েছে

মন্ত্রিসভা এবং অন্যান্য মেশিনের অভ্যন্তরীণ পৃষ্ঠ থেকে দূরত্ব, অন্যথায় এটি আগুন বা ত্রুটি সৃষ্টি করতে পারে।

Installing ইনস্টল করার সময়, স্তন্যপান এবং নিষ্কাশন পোর্টগুলিকে অবরুদ্ধ করবেন না, এবং বিদেশী বস্তুর ভিতরে প্রবেশ করতে দেবেন না

পণ্য প্রবেশ করতে হবে, অন্যথায় এটি অভ্যন্তরীণ উপাদানগুলির বৃদ্ধির কারণে ত্রুটি বা আগুনের কারণ হতে পারে।

Product এই পণ্যের উপর বা তার নিচে ভারী বস্তু রাখবেন না কারণ এর ফলে আঘাত লাগতে পারে।

● অনুগ্রহ করে নিম্নলিখিত পরিবেশে ইনস্টল করুন:

1. সরাসরি সূর্যালোক ছাড়া জায়গা;

2. অবস্থান যেখানে পরিবেষ্টিত তাপমাত্রা 0 ° C থেকে 55 ° C এর মধ্যে থাকে;

3. 0% থেকে 95% এর পরিসরে আপেক্ষিক আর্দ্রতা, এবং কোন ঘনীভবন;

4. জল বিন্দু, বাষ্প, ধুলো এবং তৈলাক্ত ধুলো থেকে মুক্ত স্থান;

5. অবস্থান যেখানে কোন উচ্চ তাপ ডিভাইস আছে;

6. অ-ক্ষয়কারী, দাহ্য গ্যাস এবং তরল সাইট;

7. জল, তেল এবং ওষুধ ছিটানো সহজ নয়;

8. যেসব স্থান তেজস্ক্রিয় বিকিরণের সংস্পর্শে আসে না;

9. শক্তিশালী এবং কম্পন মুক্ত স্থান;

10. অবস্থান যেখানে কোন ইলেক্ট্রোম্যাগনেটিক শব্দ হস্তক্ষেপ নেই

প্যাকিং এবং শিপিং

ডেলিভারি সময়

1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।

2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।

আনুষাঙ্গিক

	আনুষঙ্গিক নাম	ছবি
Satandard খুচরা যন্ত্রাংশ	পাওয়ার টার্মিনাল		E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন
	Cn3 এনকোডার প্লাগ		ড্রাইভারের পাশে এনকোডার প্লাগ
	Cn4 কন্ট্রোল টার্মিনাল প্লাগ		ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং
	এনকোডার সংযোগ লাইন		স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান
	শক্তি রেখা		স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান
	ড্রাইভ মনিটরিং লাইন		দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন
খুচরা যন্ত্রাংশ কেনা	USB থেকে RS232 অ্যাডাপ্টার কেবল		প্রয়োজনে স্ব -ক্রয়
	ইথারনেট যোগাযোগ লাইন		প্রয়োজনে স্ব -ক্রয়

সিই সার্টিফিকেট

1. সিই (ইইউ নিরাপত্তা মান);
2. IEC/EN61800-5-1: 2007 (বৈদ্যুতিক, তাপ এবং শক্তির জন্য নিরাপত্তা প্রয়োজনীয়তা

পরিবর্তনশীল গতি বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;

3, IEC / EN61800-3: 2004 + A1 (গতি নিয়ন্ত্রণ বৈদ্যুতিক ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য

মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।
