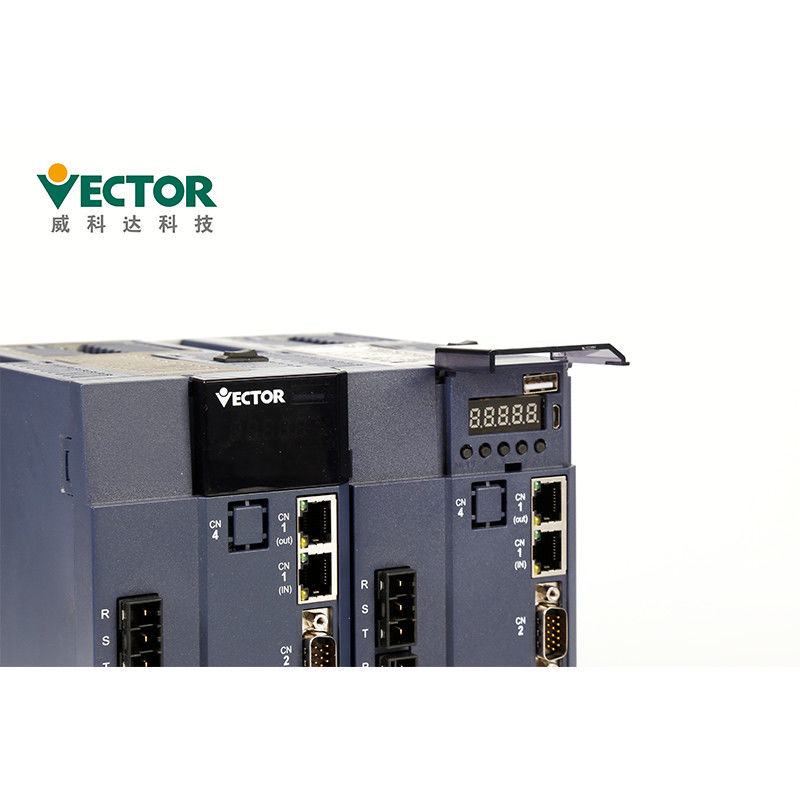

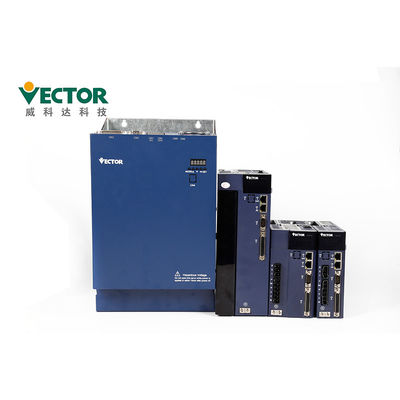

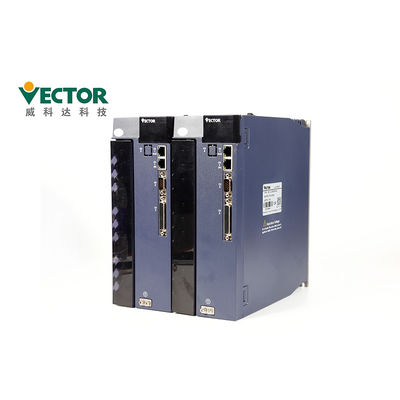

অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক

অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক

পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Vector
সাক্ষ্যদান: CE
মডেল নম্বার: VEC-VC-03233H-M-EA

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1 কিট
মূল্য: To Be Discussed
প্যাকেজিং বিবরণ: 280 * 208 * 78 মিমি, 375 * 290 * 155 মিমি
ডেলিভারি সময়: 3-5 কাজের দিন
পরিশোধের শর্ত: টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি
যোগানের ক্ষমতা: 500 কিট / মাস
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 380V ক্ষমতা: 15kw
পর্যায়: তিন ধাপে যোগাযোগ প্রোটোকল: মোডবাস / ইথারক্যাট / ক্যানোপেন
এনকোডার: 17/23/24 বিট পরম এনকোডার রেটেড কারেন্ট: 32A
ইনপুট: স্পন্দন নিয়ন্ত্রণ মোড: অবস্থান / গতি / টর্ক
আবেদন: রোবোটিক্স / সিএনসি
লক্ষণীয় করা:

পালস ইনপুট পিডব্লিউএম সার্ভো অ্যাম্প্লিফায়ার

,

15 কেডব্লিউ পিডাব্লুএম সার্ভো অ্যাম্প্লিফায়ার

,

15 কেডব্লিউ পিডাব্লুএম সার্ভো ড্রাইভ

পণ্যের বর্ণনা

অবস্থান / গতি / টর্কের নিয়ন্ত্রণ মডেল সহ পিডব্লিউএম সার্ভো পরিবর্ধক



পণ্য বিবরণ



পণ্যের নাম পিডাব্লুএম সার্ভো এম্প্লিফায়ার
ব্র্যান্ড ভেক্টর
মডেল নাম্বার. VEC-VC-03233H-M-EA
পাওয়ার 4 15 কেডব্লু
ইনপুট স্পন্দন
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 380 ভি
পর্যায় তিন ধাপে
রেটেড কারেন্ট 32 এ
যোগাযোগ প্রোটোকল মোডবাস / ক্যানোপেন / ইথারক্যাট
এনকোডার 17/23/24 বিট পরম এনকোডার



সার্ভো ড্রাইভ কীভাবে কাজ করে?অবস্থান নিয়ন্ত্রণ মডেল, গতি নিয়ন্ত্রণ মডেল এবং ট্রোগো নিয়ন্ত্রণ মডেল।

ভোল্টেজ, বৈদ্যুতিক একক বিশেষ নিয়ন্ত্রণ মোড একক-পর্ব / তিন-পর্বের সম্পূর্ণ নিয়ন্ত্রিত সংশোধন
এসভিপিডাব্লিউএম মড্যুলেশন
এনকোডার এনকোডার প্রতিক্রিয়া 2500 পালস ইনক্রিমেন্টাল + হল এনকোডার;
2500 ডাল বর্ধমান;
17 বিট তামাগাওয়া পরম এনকোডার;
23 বিট তামাগাওয়া পরম এনকোডার;
24 বিট নিকন পরম এনকোডার;
পালস কমান্ড ইনপুট পালসের ধরণ ডিফারেনশিয়াল ইনপুট, ওপেন কালেক্টর
কম্পাংক সীমা ডিফারেনশিয়াল ইনপুট: 0-500kHz, ডাল প্রস্থ 1us এর চেয়ে বেশি
ওপেন সংগ্রাহক: 0-300kHz, নাড়ির প্রস্থ 2.5us এর চেয়ে বেশি
পালস মোড নাড়ি + দিক;এবি প্লাস;সিডাব্লু + সিসিডাব্লু;
ডিআই / ডিও ইন্টারফেস প্রকার এনপিএন / পিএনপি
যোগাযোগ মোডবাস / ক্যানোপেন / ইথারক্যাট
অবস্থান মোড কমান্ড ইনপুট পদ্ধতি পালস কমান্ড
অভ্যন্তরীণ পরিকল্পনা অবস্থান
লক্ষ্য অবস্থান, গতি, ত্বরণ এবং হ্রাস দ্বারা পরিকল্পনা করুন
সময়

ট্র্যাপিজয়েডাল গতির বক্ররেখা
কিউবিক গতির বক্ররেখা
সম্পূর্ণ / আপেক্ষিক কমান্ড মোড
নির্দেশ স্মুথিং মোড লো পাস ফিল্টারিং / মিডিয়ান ফিল্টারিং
বৈদ্যুতিন গিয়ার অনুপাত এন / এম; (এম = 1 ~ 2147483647, এন = 1 ~ 2147483647)
টর্ক সীমা অভ্যন্তরীণ টর্ক সীমা / অ্যানালগ টর্ক সীমা
ফিডফরওয়ার্ড ক্ষতিপূরণ স্পিড ফিডওয়ার্ড / টর্ক ফিডফর্ডার
টর্ক ক্ষতিপূরণ নির্দিষ্ট টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ /
স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ;
গতি কনটোল মোড কমান্ড ইনপুট প্রকার পালস ফ্রিকোয়েন্সি / অ্যানালগ / অভ্যন্তরীণ পরিকল্পনার গতি
গতি নিয়ন্ত্রণের ব্যাপ্তি 1 ~ সর্বোচ্চ গতি
ব্যান্ডউইথ 1kHz
টর্ক সীমা অভ্যন্তরীণ টর্ক সীমা / অ্যানালগ টর্ক সীমা
নির্দেশ স্মুথিং মোড লো পাস ফিল্টারিং / মিডিয়ান ফিল্টারিং
ফিডফরওয়ার্ড ক্ষতিপূরণ টর্ক ফিডফর্ডার
টর্ক ক্ষতিপূরণ নির্দিষ্ট টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ /
স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ;
টর্কের নিয়ন্ত্রণ মোড কমান্ড ইনপুট প্রকার অভ্যন্তরীণ টর্ক রেফারেন্স / অ্যানালগ কন্ট্রোল টর্ক
টর্ক ক্ষতিপূরণ নির্দিষ্ট টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ /
স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ;
গতিসীমা অভ্যন্তরীণ গতির সীমা / অ্যানালগ গতির সীমা


      অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক 0
সার্ভো ড্রাইভের বিবরণ- কোনও সার্ভো ড্রাইভ সম্পর্কিত বিবরণ, সার্ভো ড্রাইভ মডেলটি কীভাবে নির্বাচন করবেন এবং ইনস্টলেশন করবেন?

প্যানেলে 8 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।8 টির মধ্যে 5 টি বোতামই ব্যবহার করা যায় এবং the

বাকি 3 টি বোতাম সংরক্ষিত।পাঁচটি বোতামের সাধারণ ক্রিয়াকলাপ নীচের সারণীতে প্রদর্শিত হবে।

মূল নাম কী ফাংশন
পার / এএলএম মোড স্যুইচ করুন, আগের মেনুতে ফিরে যান
▲ (যুক্ত) LED ডিজিটাল টিউবের ফ্ল্যাশিং বিট মান বাড়ান
▼ (ডিসেম্বর) LED ডিজিটাল টিউবের ফ্ল্যাশিং ডিজিটের মান হ্রাস করুন
স্টপ / আরএসটি জ্বলজ্বলে LED টিউবটি বাম দিকে সরায়;ডেটা উচ্চ মান পরীক্ষা করে
দীর্ঘ 5 বিট;ফল্ট পুনরায় সেট করুন; Fn ফাংশন সম্পাদন করুন
আরডি / ডাব্লুটি প্যারামিটারের মানগুলি পড়ুন / লিখুন; এফএন পৃষ্ঠা লিখুন



অপারেটিং সাবধানতা

Operation পরীক্ষার ক্রিয়াকলাপে, দুর্ঘটনা রোধ করতে দয়া করে সার্ভো মোটরটি কোনও লোড (ড্রাইভার শ্যাফ্টের সাথে সংযুক্ত নয়) দিয়ে পরীক্ষা করুন, অন্যথায় এটি আঘাতের কারণ হতে পারে।

Supporting সমর্থনকারী মেশিনে চালনা শুরু করার সময়, ব্যবহারকারীর পরামিতিগুলি সেট করুন

আগাম মেশিনের সাথে মেলে।আপনি যদি প্যারামিটার সেটিং ব্যতীত অপারেশন শুরু করেন তবে এটি যান্ত্রিক ক্ষতি বা ত্রুটির কারণ হতে পারে।

Accidents দুর্ঘটনা এড়াতে, মেশিনের অস্থাবর অংশের শেষে একটি সীমাবদ্ধ সুইচ বা স্টপার ইনস্টল করুন, অন্যথায় এটি যান্ত্রিক ক্ষতি বা আঘাতের কারণ হতে পারে।

The প্যারামিটার সেটিংসে চূড়ান্ত পরিবর্তন করবেন না, কারণ এটি হতে পারে may

অস্থির অপারেশন, যান্ত্রিক ক্ষতি বা আঘাত।

Power যখন বিদ্যুৎ চালু হয় বা বিদ্যুৎ সরবরাহ বন্ধ হয়ে যায়, তখন তাপের ডুবুন

সার্ভো ড্রাইভার, বাহ্যিক ব্রেকিং রোধকারী, মোটর ইত্যাদি উচ্চ তাপমাত্রার অবস্থায় থাকতে পারে।এটি স্পর্শ করবেন না, অন্যথায় এটি পোড়া হতে পারে।

The উল্লম্ব অক্ষে সার্ভো মোটর ব্যবহার করার সময়, কাজের টুকরোটি অ্যালার্মের আওতায় পড়া, ভ্রমণের মাধ্যমে ইত্যাদি রোধ করার জন্য একটি সুরক্ষা ডিভাইস সেট করুন addition অতিরিক্ত occursর্ধ্বতন যাত্রা শুরু হলে সার্ভো লক স্টপ সেটিংসটি সম্পাদন করুন, অন্যথায় কাজের অংশটি ওভার ভ্রমণ অবস্থায় পড়ে যেতে পারে

Operation অপারেশন চলাকালীন মেশিনের অপারেটিং পরিসীমা প্রবেশ করবেন না, অন্যথায় এটি আঘাতের কারণ হবে।

Serv চলাকালীন সার্ভো মোটর বা মেশিনের চলমান অংশ স্পর্শ করবেন না

অপারেশন, অন্যথায় এটি আঘাত হতে পারে।

● দয়া করে কোনও সংকেত দেখা দিলে সুরক্ষা নিশ্চিত করতে সুরক্ষা ব্যবস্থাটি সেট আপ করুন

লাইন ভাঙ্গাউদাহরণস্বরূপ, যখন কারখানার সেটিংসে পজিটিভ ওভার ট্র্যাভেল স্যুইচ (পি-ওটি) এবং নেগেটিভ ওভার ট্র্যাভেল স্যুইচ (এন-ওটি) সংকেত সংযোগ বিচ্ছিন্ন হয়, তারা নিরাপদে পরিচালনা করে।

Off বিদ্যুৎ বন্ধ করার সময় সার্ভো অফ স্টেট সেট করতে ভুলবেন না।

Frequently ঘন ঘন পাওয়ার চালু / বন্ধ করবেন না।আসল অপারেশন শুরু হওয়ার পরে

পাওয়ার চালু / বন্ধ অন্তর 1 ঘণ্টার বেশি হওয়া উচিত, অন্যথায় সার্ভো ইউনিটের অভ্যন্তরগুলি অকাল বয়সী হবে।

An যখন কোনও অ্যালার্ম ঘটে তখন কারণ সরিয়ে নেওয়ার পরে অ্যালার্মটি পুনরায় সেট করুন এবং নিশ্চিত করুন

সুরক্ষা এবং অপারেশনটি পুনরায় চালু করুন, অন্যথায় এটি আঘাতের কারণ হতে পারে।

Bra স্বাভাবিক ব্রেকিংয়ের জন্য ব্রেক মোটরের ব্রেক ব্যবহার করবেন না, অন্যথায় এটি হতে পারে

একটি ত্রুটি কারণ।



শংসাপত্র

1. সিই (ইইউ সুরক্ষা মান);
2. আইইসি / EN61800-5-1: 2007 (বিভাগ 5-1 এর বৈদ্যুতিক, তাপ এবং শক্তির জন্য সুরক্ষা প্রয়োজনীয়তা

পরিবর্তনশীল গতির বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;

3, আইইসি / EN61800-3: 2004 + এ 1 (গতি নিয়ন্ত্রণ বৈদ্যুতিন ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য

মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক 1


গুণমান পরীক্ষা করা:

চারবার উত্পাদন পরীক্ষা
দুই টাইমস 24 ঘন্টা পরীক্ষা
শিপিংয়ের আগে 100% পরিদর্শন

অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক 2


ডেলিভারি সময় এবং শিপিংয়ের উপায়



1. ছোট ক্রমের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি করতে পারি।

২. আমাদের পণ্যগুলি বায়ু, স্থল বা সমুদ্রের মাধ্যমে পাঠানো যেতে পারে।



পরিমাণ 1-5 কিট 50-100 কিট 200-500 কিট
বিতরণ সময় 3 দিনের মধ্যে 5-10 দিন 15-25 দিন



সার্ভো ড্রাইভের বিশদ প্যাকিং
পণ্য E1 (3-6A) ই 2 (7-12 এ) E3 (16-27A) C015 (32-38A) C022 (45-60A)
সিটিএনআকার 280 * 208 * 78 280 * 208 * 112 375 * 290 * 155 440 * 296 * 288 510 * 305 * 325



অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক 3



প্রদর্শনী:

অবস্থান গতি টর্কের নিয়ন্ত্রণ মডেল সহ পালস ইনপুট 15 কেডব্লিউ পিডাব্লুএম সার্ভো পরিবর্ধক 4
