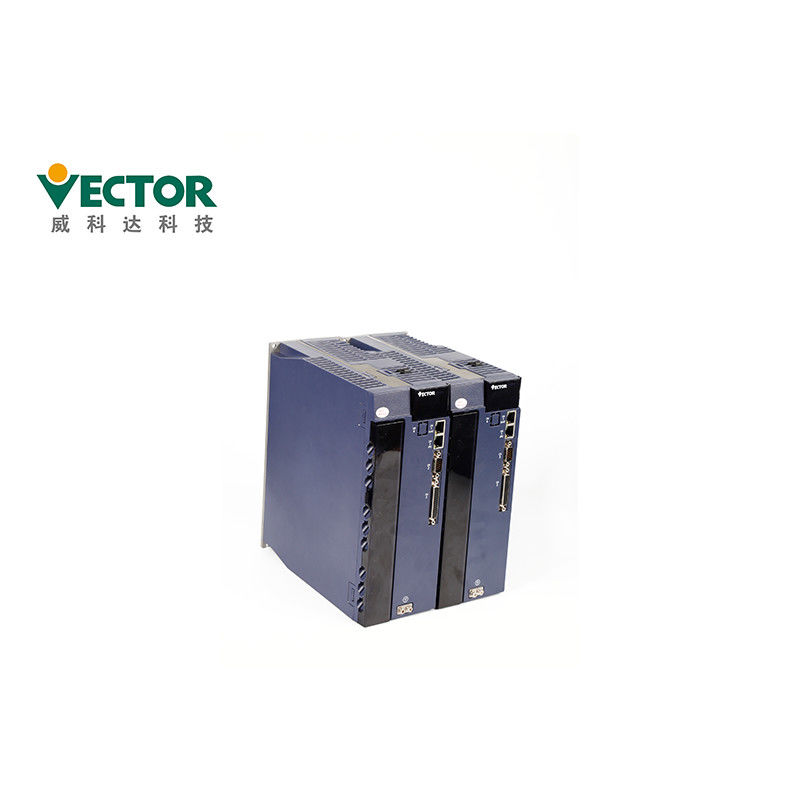

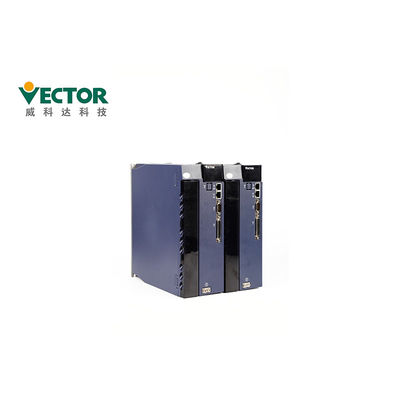

24 বিট নিকন অ্যাবসোলিউট এনকোডার সহ 3 ধাপের ডিজিটাল 2KW এসি সার্ভো ড্রাইভ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Vector |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | VEC-VC-01223H-ME |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 কিট |
|---|---|
| মূল্য: | To Be Discussed |
| প্যাকেজিং বিবরণ: | 280 * 208 * 78 মিমি, 375 * 290 * 155 মিমি |
| ডেলিভারি সময়: | 3-5 কাজের দিন |
| পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি |
| যোগানের ক্ষমতা: | 500 কিট / মাস |
|
বিস্তারিত তথ্য |
|||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V | ক্ষমতা: | 2kw |
|---|---|---|---|
| পর্যায়: | তিন ধাপে | যোগাযোগ প্রোটোকল: | মোডবাস / ইথারক্যাট |
| এনকোডার: | 24 বিট তামাগাওয়া পরম এনকোডার | রেটেড কারেন্ট: | 12A |
| ইনপুট: | এনালগ / ডিজিটাল | নিয়ন্ত্রণ মোড: | অবস্থান / গতি / টর্ক |
| আবেদন: | ল্যামিনেটিং মেশিন | ফ্রিকোয়েন্সি: | 4KHz |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল 2KW AC Servo Drive,24bit Encoder 2KW AC Servo Drive,2KW Digital Servo Drive |
||
পণ্যের বর্ণনা
২4 বিট নিকন পরম এনকোডার সহ 220V 2KW থ্রি ফেজ ডিজিটাল সার্ভো ড্রাইভ
পণ্যের বিবরণ
| পণ্যের নাম | ডিজিটাল সার্ভো ড্রাইভ |
| ব্র্যান্ড | ভেক্টর |
| মডেল নাম্বার. | VEC-VC-01223H-ME |
| শক্তি 4 | 2KW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V |
| পর্যায় | তিন ধাপে |
| বর্তমান রেট | 12 এ |
| যোগাযোগ প্রোটোকল | ক্যানোপেন/ইথারক্যাট |
| এনকোডার | 24 বিট তামাগাওয়া পরম এনকোডার |
Servo ড্রাইভ কিভাবে কাজ করে?অবস্থান নিয়ন্ত্রণ মডেল, গতি নিয়ন্ত্রণ মডেল এবং ট্রগ নিয়ন্ত্রণ মডেল।
| ডিজিটাল ইনপুট |
ড্রাইভ, রিসেট ড্রাইভ, টর্ক কমান্ড এ/বি সুইচ, টর্ক কমান্ড রিভার্স এনাবল, ফরওয়ার্ড টর্ক লিমিট এ/বি সুইচ,
নেগেটিভ টর্ক লিমিট A/B সুইচ, ফরওয়ার্ড স্পিড লিমিট A/B সুইচ, নেগেটিভ স্পিড লিমিট A/B সুইচ, ফরওয়ার্ড জগ, রিভার্স জগ, স্পিড কমান্ড রিভার্স এনাবল, মেইন স্পিড সোর্স A/B সুইচ, স্পিড স্টপ এনাবল, ক্লিয়ার পজিশন কাউন্ট , স্পিড মোড জিরো ফিক্সড, মাল্টি-স্পিড স্পিড সিলেকশন 0, মাল্টি-স্পিড স্পিড সিলেকশন 1, মাল্টি-স্পিড স্পিড সিলেকশন 2, মাল্টি-স্পিড স্পিড সিলেকশন 3,
পজিশন কমান্ড নিষিদ্ধ, পজিশন কমান্ড রিভার্স, পালস কমান্ড নিষিদ্ধ, ইলেকট্রনিক গিয়ার রেশিও সুইচ ১, পজিশন এরার ক্লিয়ার, জিরোতে ফিরুন, ট্রিগার মাল্টি সেগমেন্ট পজিশন, মাল্টি সেগমেন্ট পজিশন সিলেকশন 0, মাল্টি সেগমেন্ট পজিশন সিলেকশন 1, মাল্টি সেগমেন্ট পজিশন সিলেকশন 1 নির্বাচন 2, মাল্টি-সেগমেন্ট পজিশন সিলেকশন 3, মাল্টি-সেগমেন্ট পজিশন ডিরেকশন সিলেকশন, জিরো রিটার্ন অরিজিন সুইচ ইনপুট, xy পালস এবং ইন্টারনাল পজিশন প্ল্যানিং সুইচিং,
কন্ট্রোল মোড সুইচ 0, কন্ট্রোল মোড সুইচ 1, ইন্টারাপ্ট ফিক্সড লেন্থ ইনপুট সক্ষম করুন, ইন্টারাপ্ট ফিক্সড লেন্থ বাতিল করুন, ট্রিগার ইন্টারাপ্ট ফিক্সড লেন্থ, সেকেন্ড সেট গেইন সুইচ এর প্রথম সেট, রিসেট ফল্ট, পজিশন মোডে পজিটিভ লিমিট সুইচ, পজিশন মোডে রিভার্স লিমিট সুইচ , সম্পূর্ণ বন্ধ লুপ মোডে খোলা এবং বন্ধ লুপ, ইলেকট্রনিক গিয়ার অনুপাত সুইচ 2, মোটর ওভারহিট ইনপুট, জরুরী স্টপ ইনপুট, অভ্যন্তরীণ ট্রিগার পরিষ্কার, অভ্যন্তরীণ ট্রিগার সেট, অভ্যন্তরীণ পাল্টা গণনা পালস, অভ্যন্তরীণ পাল্টা পরিষ্কার, গতি মোড আপডাউন মোড UP সংকেত, গতি মোড আপডাউন মোড ডাউন সিগন্যাল, এআই জিরো ড্রিফট অটোমেটিক কারেকশন। |
|
| ডিজিটাল ফলাফল |
ড্রাইভার সক্ষম, গতি আগমন, গতি হ্রাস, গতি বৃদ্ধি, শূন্য গতি, সীমা ওভার সীমা, ফরোয়ার্ড ঘূর্ণন, বিপরীত ঘূর্ণন, ফল্ট আউটপুট, টর্ক মোডে ফরোয়ার্ড গতি সীমা, টর্ক মোড নেগেটিভ স্পিড লিমিটের মধ্যে, টর্ক মোডে, পজিশনিং সম্পন্ন হয়, পজিশনিং আউটপুটের কাছাকাছি হয়, শূন্য রিটার্ন সম্পন্ন হয়, পজিশন ত্রুটি অনেক বড় হয়, আউটপুট নির্দিষ্ট দৈর্ঘ্য দ্বারা বিঘ্নিত হয়, সফটওয়্যার সীমা আউটপুট আউটপুট, ব্রেক আউটপুট ইনপুট কমান্ড বৈধ, প্রায়ই বন্ধ, সর্বদা চালু, টর্ক সীমা আউটপুট, টর্ক আগমন, অভ্যন্তরীণ ট্রিগার অবস্থা, অভ্যন্তরীণ কাউন্টার গণনা আসে, গতি সামঞ্জস্যপূর্ণ, পালস অবস্থান কমান্ড শূন্য আউটপুট |
|
সার্ভো ড্রাইভের বর্ণনা- একটি সার্ভো ড্রাইভ সম্পর্কে বিস্তারিত, কিভাবে সার্ভো ড্রাইভ মডেল নির্বাচন করবেন এবং ইনস্টলেশন করবেন?
সার্টিফিকেট
1. সিই (ইইউ নিরাপত্তা মান);
2. IEC/EN61800-5-1: 2007 (ধারা 5-1-এ বৈদ্যুতিক, তাপ এবং শক্তির জন্য নিরাপত্তা প্রয়োজনীয়তা
পরিবর্তনশীল গতি বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;
3, IEC / EN61800-3: 2004 + A1 (গতি নিয়ন্ত্রণ বৈদ্যুতিক ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য
মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।
ডেলিভারি সময় এবং শিপিং উপায়
1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।
2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।
| পরিমাণ | 1-5 কিট | 50-100 কিট | 200-500 কিট |
| ডেলিভারি সময় | 3 দিনের মধ্যে | 5-10 দিন | 15-25 দিন |
| সার্ভো ড্রাইভের প্যাকিং বিবরণ | |||||
| পণ্য | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| সিটিএনসাইজ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
আনুষাঙ্গিক:
| আনুষঙ্গিক নাম | ছবি | ||
| Satandard খুচরা যন্ত্রাংশ | পাওয়ার টার্মিনাল | |
E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন |
| Cn3 এনকোডার প্লাগ | ড্রাইভারের পাশে এনকোডার প্লাগ | ||
| Cn4 কন্ট্রোল টার্মিনাল প্লাগ | ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং | ||
| এনকোডার সংযোগ লাইন | স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
||
| শক্তি রেখা | স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
||
| ড্রাইভ মনিটরিং লাইন | দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন | ||
| খুচরা যন্ত্রাংশ কেনা | USB থেকে RS232 অ্যাডাপ্টার কেবল | প্রয়োজনে স্ব -ক্রয় | |
| ইথারনেট যোগাযোগ লাইন | প্রয়োজনে স্ব -ক্রয় |
