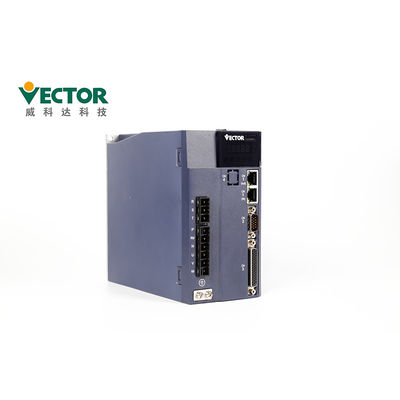

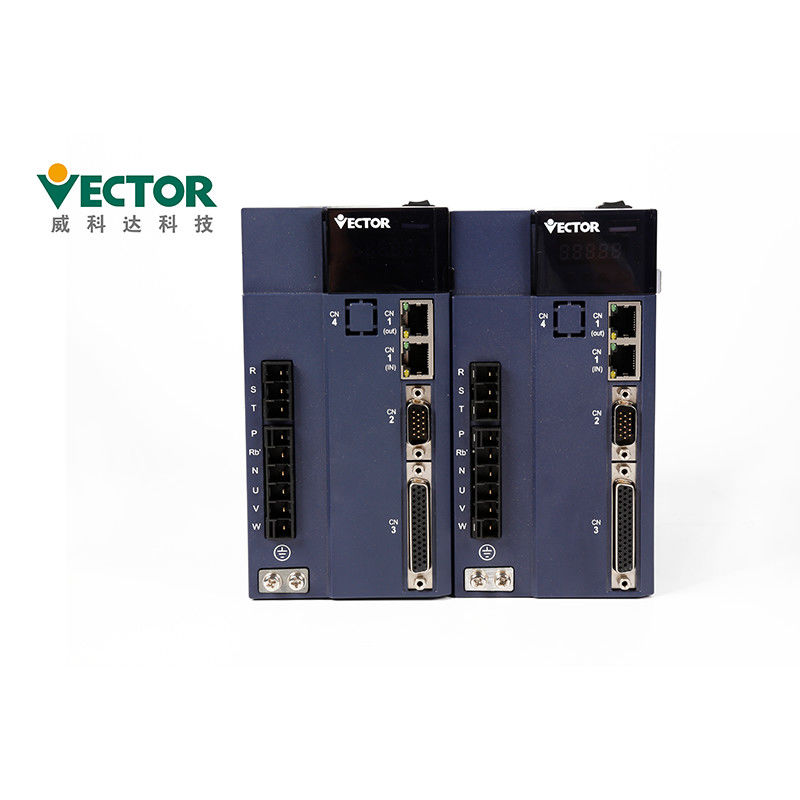

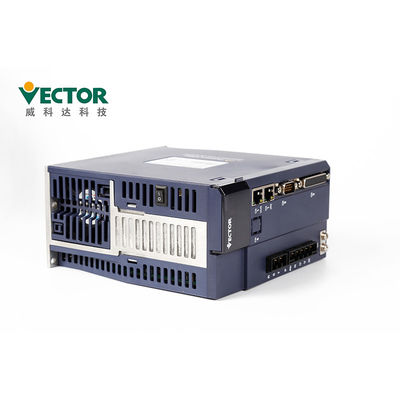

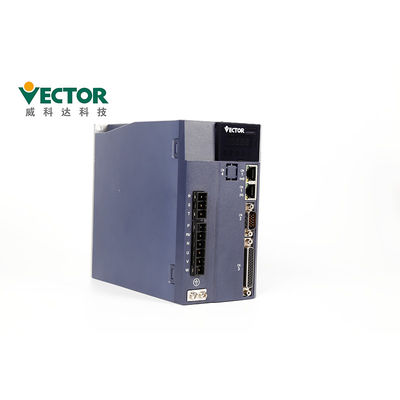

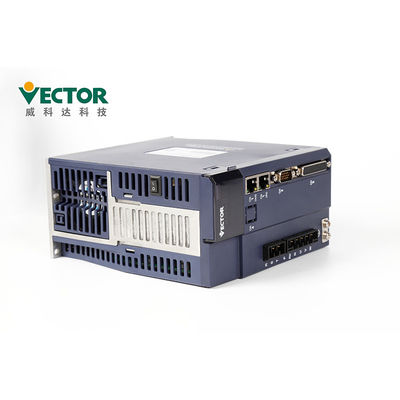

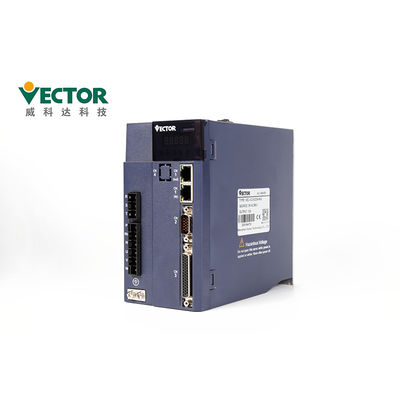

2500 লাইন বর্ধমান হল এনকোডার সহ থ্রি ফেজ 1.5KW এসি সার্ভো ড্রাইভ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Vector |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | VEC-VC-00623H-ME |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 কিট |
|---|---|
| মূল্য: | USD150-350 / kit |
| প্যাকেজিং বিবরণ: | 280 * 208 * 78 মিমি, 375 * 290 * 155 মিমি |
| ডেলিভারি সময়: | 3-5 কাজের দিন |
| পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি |
| যোগানের ক্ষমতা: | 500 কিট / মাস |
|
বিস্তারিত তথ্য |
|||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V | ক্ষমতা: | ২.৫ কিলোওয়াট |
|---|---|---|---|
| পর্যায়: | একক পর্ব, তিন পর্ব | যোগাযোগ প্রোটোকল: | মোডবাস / ক্যানোপেন / ইথারক্যাট |
| এনকোডার: | 2500 লাইন বর্ধিত হল এনকোডার | রেটেড কারেন্ট: | 6A |
| ইনপুট: | এনালগ / নাড়ি | নিয়ন্ত্রণ মোড: | অবস্থান / গতি / টর্ক |
| আবেদন: | প্রিন্টার, প্যাকিং মেশিন | ফ্রিকোয়েন্সি: | 4KHz |
| লক্ষণীয় করা: | 1.5KW AC Servo Drive,4KHz AC Servo Drive,Hall Encoder 1.5KW AC Servo Amplifier |
||
পণ্যের বর্ণনা
1.5 কিলোওয়াট থ্রি ফেজ এসি সার্ভো এম্প্লিফায়ার 2500 লাইনের ইনক্রিমেন্টাল হল এনকোডার প্রিন্টিং মেশিনে প্রয়োগ করুন
& https: //youtu.be/MLOjiU3erJs;
ভেক্টর টেক।17 বছরেরও বেশি সময় ধরে সার্ভো সিস্টেমে ফোকাস করুন।
আরো নমনীয়, আরো নির্ভুল
প্রকার: এসি সার্ভো ড্রাইভ
পাওয়ার কভার: 200W-110KW, OEM Uper 250KW
ফেজ: একক/তিন ফেজ 220V
যোগাযোগের ধরন: Modbus / CanOpen / EtherCAT
নিয়ন্ত্রণ মোড: অবস্থান, গতি এবং টর্ক নিয়ন্ত্রণ মোড
এনকোডার প্রকার: 2500 লাইন ইনক্রিমেন্টাল + হল এনকোডার;2500 লাইন ক্রমবর্ধমান;17/23 বিট তামাগাওয়া পরম এনকোডার;
24 বিট নিকন পরম এনকোডার
পণ্যের বিবরণ
| পণ্য | এসি সার্ভো ড্রাইভ |
| ব্র্যান্ড | ভেক্টর |
| মডেল নাম্বার. | VEC-VC-00623H-ME |
| ক্ষমতা | 1.5KW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V |
| পর্যায় | তিন ধাপে |
| বর্তমান রেট | 6A |
| যোগাযোগ প্রোটোকল | মোডবাস/ক্যানোপেন/ইথারক্যাট |
| এনকোডার | 2500 লাইন ইনক্রিমেন্টাল + হল এনকোডার; |
Servo ড্রাইভ কিভাবে কাজ করে?অবস্থান নিয়ন্ত্রণ মডেল, গতি নিয়ন্ত্রণ মডেল এবং ট্রগ নিয়ন্ত্রণ মডেল।
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | নিয়ন্ত্রণ মোড | একক-ফেজ / তিন-ফেজ সম্পূর্ণ নিয়ন্ত্রিত সংশোধন SVPWM মডুলেশন |
| এনকোডার | এনকোডার মতামত | 2500 পালস ইনক্রিমেন্টাল + হল এনকোডার; 2500 পালস ক্রমবর্ধমান; 17bit তামাগাওয়া পরম এনকোডার; 23bit তামাগাওয়া পরম এনকোডার; 24bit নিকন পরম এনকোডার; |
| পালস কমান্ড ইনপুট | পালস প্রকার | ডিফারেনশিয়াল ইনপুট, ওপেন কালেক্টর |
| কম্পাংক সীমা | ডিফারেনশিয়াল ইনপুট: 0-500kHz, পালস প্রস্থ 1us এর চেয়ে বড় খোলা সংগ্রাহক: 0-300kHz, পালস প্রস্থ 2.5us এর চেয়ে বড় |
|
| পালস মোড | নাড়ি + দিক;এবি প্লাস;CW+CCW; | |
| এনালগ ইনপুট | ভোল্টেজের পরিধি | -10V থেকে 10V |
| ইনপুট ইম্পিডেন্স | 10kΩ | |
| সর্বোচ্চ ফ্রিকোয়েন্সি | 1.5kHz | |
| DI/DO ইন্টারফেস টাইপ | এনপিএন/পিএনপি | |
| যোগাযোগ | মোডবাস/ক্যানোপেন/ইথারক্যাট | |
| অবস্থান মোড | কমান্ড ইনপুট পদ্ধতি | পালস কমান্ড অভ্যন্তরীণ পরিকল্পনা অবস্থান > লক্ষ্য অবস্থান, গতি, ত্বরণ এবং হ্রাস দ্বারা পরিকল্পনা করুন সময় > Trapezoidal গতি বক্ররেখা > ঘন গতির বক্ররেখা > পরম / আপেক্ষিক কমান্ড মোড |
| নির্দেশ স্মুথিং মোড | নিম্ন পাস ফিল্টারিং / মিডিয়ান ফিল্টারিং | |
| ইলেকট্রনিক গিয়ার অনুপাত | N/M; (M = 1 ~ 2147483647, N = 1 ~ 2147483647) | |
| টর্ক সীমা | অভ্যন্তরীণ টর্ক সীমা / অ্যানালগ টর্ক সীমা | |
| ফিডফরওয়ার্ড ক্ষতিপূরণ | স্পিড ফিডফরওয়ার্ড / টর্ক ফিডফরওয়ার্ড | |
| টর্ক ক্ষতিপূরণ | স্থায়ী টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ / স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ; |
|
| স্পিড কন্টোল মোড | কমান্ড ইনপুট প্রকার | পালস ফ্রিকোয়েন্সি / এনালগ / অভ্যন্তরীণ পরিকল্পনার গতি |
| গতি নিয়ন্ত্রণ পরিসীমা | 1, সর্বোচ্চ গতি | |
| ব্যান্ডউইথ | 1kHz | |
| টর্ক সীমা | অভ্যন্তরীণ টর্ক সীমা / অ্যানালগ টর্ক সীমা | |
| নির্দেশ স্মুথিং মোড | নিম্ন পাস ফিল্টারিং / মিডিয়ান ফিল্টারিং | |
| ফিডফরওয়ার্ড ক্ষতিপূরণ | টর্ক ফিড ফরওয়ার্ড | |
| টর্ক ক্ষতিপূরণ | স্থায়ী টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ / স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ; |
|
| টর্ক কন্ট্রোল মোড | কমান্ড ইনপুট প্রকার | অভ্যন্তরীণ টর্ক রেফারেন্স / এনালগ কন্ট্রোল টর্ক |
| টর্ক ক্ষতিপূরণ | স্থায়ী টর্ক ক্ষতিপূরণ / এনালগ টর্ক ক্ষতিপূরণ / স্বয়ংক্রিয় টর্ক ক্ষতিপূরণ; |
|
| গতিসীমা | অভ্যন্তরীণ গতি সীমা / অ্যানালগ গতি সীমা |
সার্ভো ড্রাইভের বর্ণনা- একটি সার্ভো ড্রাইভ সম্পর্কে বিস্তারিত, কিভাবে সার্ভো ড্রাইভ মডেল নির্বাচন করবেন এবং ইনস্টলেশন করবেন?
আনুষাঙ্গিক
| আনুষঙ্গিক নাম | ছবি | ||
| Satandard খুচরা যন্ত্রাংশ | পাওয়ার টার্মিনাল | |
E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন |
| Cn3 এনকোডার প্লাগ | |
ড্রাইভারের পাশে এনকোডার প্লাগ | |
| Cn4 কন্ট্রোল টার্মিনাল প্লাগ | |
ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং | |
| এনকোডার সংযোগ লাইন | |
স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
|
| শক্তি রেখা | |
স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান |
|
| ড্রাইভ মনিটরিং লাইন | |
দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন | |
| খুচরা যন্ত্রাংশ কেনা | USB থেকে RS232 অ্যাডাপ্টার কেবল | |
প্রয়োজনে স্ব -ক্রয় |
| ইথারনেট যোগাযোগ লাইন | |
প্রয়োজনে স্ব -ক্রয় |
সার্টিফিকেট
ডেলিভারি সময় এবং শিপিং উপায়
| পরিমাণ | 1-5 কিট | 50-100 কিট | 200-500 কিট |
| ডেলিভারি সময় | 3 দিনের মধ্যে | 5-10 দিন | 15-25 দিন |
1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।
2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।
