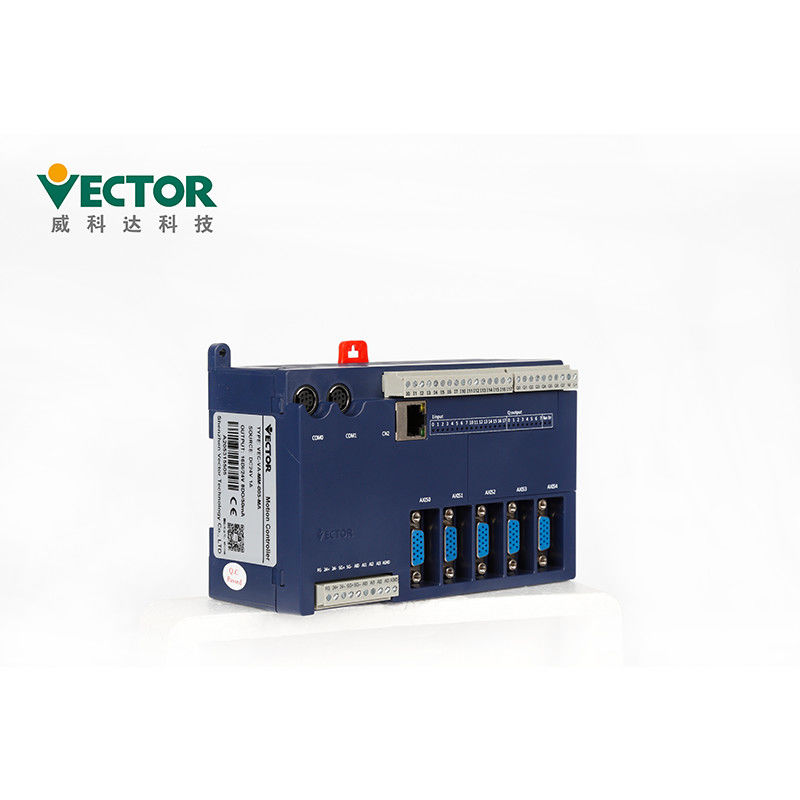

16 ডিআই 8 ডিও 5 রোটারি ছুরি কাটার মেশিনের জন্য অক্ষ ক্যানোপেন মোশন নিয়ামক

পণ্যের বর্ণনা

মাল্টিপ্রোগ প্রোগ্রামিং ক্যানোপেন রোটারি ছুরি কাটার মেশিনের জন্য 5 অক্ষ মোশন নিয়ামক

ভিএ সিরিজের মোশন কন্ট্রোলার মাল্টিপ্রোগ প্রোগ্রামিং সরঞ্জাম ব্যবহার করে এবং 5 টি প্রোগ্রামিং সমর্থন করে

অ্যাপ্লিকেশন প্রোগ্রামারদের পক্ষে এটি সহজ করা, আইইসি 61131-3 আন্তর্জাতিক মানের ভাষা

শুরুএই গতি নিয়ামকটি তিন ধরণের ইন্টারফেস সমর্থন করে: গতির জন্য ডাল, অ্যানালগ এবং ক্যানপেন

কন্ট্রোল.ভিএ সিরিজের মোশন কন্ট্রোলারের 5 টি সার্ভো অক্ষ হার্ডওয়্যার ইন্টারফেস রয়েছে,যা এনালগ গ্রহণ করতে পারে

বদ্ধ-লুপ নিয়ন্ত্রণ বা পালস আধা-বন্ধ-লুপ নিয়ন্ত্রণ.ভিএ গতি নিয়ন্ত্রক একটি স্টপ সমাধান সরবরাহ করে,

স্থানীয় IO সম্প্রসারণ, ইথারনেট, সিরিয়াল সমর্থন করে;রিয়েল-টাইম মাল্টি-টাস্ক নিয়ন্ত্রণ সমর্থন করে এবং উন্নত হয়েছে

এবং সহজেই ব্যবহারযোগ্য সিমুলেশন সরঞ্জামগুলি এবং সমৃদ্ধ গতি নিয়ন্ত্রণ ফাংশন ব্লকগুলিকে সংহত করে (অন্তর্ভুক্ত সমেত)

শিল্পের জন্য মডিউলগুলি), প্যারামিটার সমন্বয় সুবিধাজনক এবং এতে গতির স্মুথিং অন্তর্ভুক্ত রয়েছে

ফাংশন ব্লকটি যখন স্যুইচ করা হয় তখন বক্ররেখা।ক্যামের ক্রিয়াকলাপের গতি বক্ররেখা 5 ম ডিগ্রি বহুবচন হয়

এস বক্ররেখা;6 সার্ভো অক্ষের গতি নিয়ন্ত্রণ চক্র (ভার্চুয়াল অক্ষ সহ) ছোট 500 আমাদের।এই পণ্যটি আসলে

নন-বাস গতি নিয়ন্ত্রক পণ্যগুলির শীর্ষস্থানীয়।

পণ্য বৈশিষ্ট্য

মাল্টিপ্রোগ চমৎকার ম্যান-মেশিন ইন্টারফেসকে ধন্যবাদ, একটি প্রকল্প তৈরির জন্য কয়েকটি সহজ পদক্ষেপ।

এই বিভাগে সমস্ত সফ্টওয়্যার ইন্টারফেস, মাল্টিম্প্রোগ বর্ণনা, সফ্টওয়্যার ইনস্টল করার পদ্ধতি বর্ণনা করে

শেষ-ব্যবহারের কনফিগারেশনে মাল্টিপ্রোগ চালু করা হয়েছে।

মাল্টিম্প্রোগ সফ্টওয়্যার ইনস্টলেশন ও স্টার্টআপ

1) মাল্টিপ্রোগের ইনস্টলেশন ফাইলটি সঙ্কুচিত করুন।ফোল্ডারের নামের "এক্স" এবং "ওয়াই" নাম্বার।পরে

ডিকম্প্রেশন, "MULTIPROGX.XXBuiIdYYY" নামে একটি ফাইল তৈরি করা হবে, সংস্করণ নম্বরটি নির্দেশ করে

ইনস্টলেশন প্যাকেজ।ফোল্ডারটি খুলুন, যা প্রদর্শিত হিসাবে প্রদর্শিত হবে

2) "双击 我 自动 安装" হিসাবে প্রদর্শিত হিসাবে খোলার জন্য ডাবল ক্লিক করুন

3) পপ-আপ কথোপকথন বাক্সে, "আমি অভিযুক্ত .........." চেক করুন।

4) ইনস্টলেশন পথটি নির্বাচন করুন, ব্যবহারকারী এটি চয়ন করতে পারেন, এখানে ডিফল্ট চয়ন করতে পারেন, যেমন "নেক্সট" ক্লিক করুন

5) ইনস্টল ক্লিক করুন, তারপরে ইনস্টলেশন সমাপ্তির জন্য অপেক্ষা করুন, ইনস্টলেশন প্রক্রিয়াটি নিতে পারে

কিছু সময়, হিসাবে দেখানো হয়েছে।

6) প্রদর্শিত হিসাবে মাল্টিপ্রোগ প্রোগ্রামিং সফ্টওয়্যার ইনস্টলেশন সম্পূর্ণ করতে "সমাপ্ত" ক্লিক করুন।

)) মাল্টিপ্রোগ শুরু করতে আইকনটিতে ডাবল ক্লিক করুন।যদি আপনার ডেস্কটপে আইকনটি উপস্থিত না হয়, আপনি এটিও করতে পারেন

শুরু করতে "স্টার্ট মেনু" à "প্রোগ্রাম" à "ফিনিক্স যোগাযোগ সফ্টওয়্যার" à "মাল্টিপ্রোগ 5.51 এক্সপ্রেস" ব্যবহার করুন।

বহু প্রোগ্রামিং ইন্টারফেস উপস্থাপনা

মাল্টিপ্রোগ খোলার পরে, আপনি দেখতে পাচ্ছেন যে এর কেবলমাত্র একটি প্রধান সীমানা রয়েছে।ফাংশন অনুযায়ী,

এটি বিভিন্ন অঞ্চলে বিভক্ত, যেমন দেখানো হয়েছে।

ক।ক্লিয়ারিং প্রোগ্রামিং স্ট্রাকচার, স্ট্যান্ডার্ড প্রোগ্রামিং ল্যাঙ্গুয়েজ

খ।FBD, LD এবং IL এর মধ্যে ক্রস সংকলন সমর্থন করুন এবং মিশ্র প্রোগ্রামিং সমর্থন করুন

গ।আইইসি 61131-3 প্রোগ্রামিং ভাষার সমর্থন করে: এফবিডি, এলডি, আইএল, এসটি এবং এসএফসি

স্ট্যান্ডার্ড IEC61131-3 সহ প্রোগ্রামিং মডেল

1) ভিএ মোশন কন্ট্রোলার দ্বারা ব্যবহৃত মাল্টিপ্রোগ প্রোগ্রামিং সফ্টওয়্যারটিতে একটি প্রোগ্রামিং ভাষা রয়েছে

এবং আইইসি 61131-3 প্রোগ্রামিং সিস্টেম অনুসারে প্রোগ্রাম কাঠামো।আইইসি 61131-3 এ,

প্রোগ্রাম ও প্রকল্পের প্রতিষ্ঠা প্রোগ্রাম অর্গানাইজেশন ইউনিটে (পিওইউ) করা হয়।ইউনিট পিওইউ নিয়ে গঠিত

তিনটি অংশের: প্রোগ্রামাম, ফাংশনব্লক এবং ফাংশন।এটি পাঁচটি কার্যকরী ব্লক ওবি, পিবি, ডিবি,

Traditionalতিহ্যবাহী পিএলসি প্রোগ্রামিং ভাষার এসবি এবং এফবি।প্রদর্শিত হিসাবে আরও দক্ষ এবং আরও সংক্ষিপ্ত।

2) আইইসি 61131-3 প্রোগ্রামিং সফ্টওয়্যার মডেলটি হায়ারারিকিকাল কাঠামোর দ্বারা প্রতিনিধিত্ব করা হয়, সফ্টওয়্যারটি নীচে দেখানো হয়েছে

মডেল কনফিগারেশন, সংস্থান, টাস্ক, প্রোগ্রাম সহ বিভিন্ন অংশের মধ্যে সম্পর্ক বর্ণনা করে

সংস্থা ইউনিট, গ্লোবাল ভেরিয়েবল, আই / ও কনফিগারেশন ইত্যাদি।প্রোগ্রামিং প্রক্রিয়া একটি জটিল প্রোগ্রাম প্রোগ্রাম করতে পারে,

বা কয়েকটি ছোট ছোট মডিউলগুলিতে বিভক্ত হয়ে একসাথে আলাদা প্রোগ্রামের চলমান বহনযোগ্যতা, চলমান,

বা কর্ম সম্পাদনের বহুগুণে প্রোগ্রামটি দেখানো হয়েছে, পরিমিতি এবং অপারেশনাল পদ্ধতির দক্ষতা উন্নত করে।

সম্প্রসারণ ইউনিট

ভাইকেদা মোশন কন্ট্রোলারের হোস্ট আইও এক্সপেনশন মডিউলটিতে মূলত 8 আইও, 16 আই এবং 16 ও রয়েছে।8IO মানে যে

সম্প্রসারণ মডিউলে 8 ডিজিটাল ইনপুট পোর্ট এবং 8 ডিজিটাল আউটপুট পোর্ট (ট্রানজিস্টর টাইপ আউটপুট) রয়েছে;16 আমি এর অর্থ

সম্প্রসারণ মডিউলে 8 ডিজিটাল ইনপুট পোর্ট এবং 8 ডিজিটাল আউটপুট পোর্ট (ট্রানজিস্টর আউটপুট) রয়েছে।16 ডিআই বন্দর;16 ও

এর মানে হল যে এক্সপেনশন মডিউলটিতে 16 ডিও পোর্ট রয়েছে (ট্রানজিস্টর আউটপুট);তাদের মধ্যে, ডিআই এবং ডিও নির্বাচন করা যেতে পারে

এনপিএন এবং পিএনপি ধরণের নির্বাচন করতে মোশন কন্ট্রোলার হোস্টে জাম্পারের মাধ্যমে

এই পণ্যটি যেখানে পরিবেশিত হয় তার তাপমাত্রা -10 ° C থেকে + 40 ° C হয় °দীর্ঘমেয়াদী কাজের জন্য,

এটি সুপারিশ করা হয় যে পরিবেষ্টনের তাপমাত্রা + 40 ডিগ্রি সেন্টিগ্রেডের নিচে থাকবে।যদি পরিবেষ্টনের তাপমাত্রা ছাড়িয়ে যায়

+ 40 ডিগ্রি সেলসিয়াস, পণ্য নির্ভরযোগ্যতা নিশ্চিত করতে দয়া করে এটিকে একটি ভাল বায়ুচলাচলে রাখুন।যদি এই পণ্যটি ইনস্টল থাকে

একটি বিতরণ বাক্স, বিতরণ বাক্সের আকার এবং বায়ুচলাচল শর্তাবলী এমন হওয়া উচিত যা সমস্ত অভ্যন্তরীণ

বৈদ্যুতিন ডিভাইসগুলি অতিরিক্ত উত্তাপের ঝুঁকির মুখোমুখি হয় না এবং মনোযোগ দেওয়া উচিত কিনা

মেশিনের কম্পন বিতরণ বাক্সের বৈদ্যুতিন ডিভাইসগুলিকে প্রভাবিত করবে।এছাড়াও,

ব্যবহারের শর্তাবলী নিম্নলিখিত অন্তর্ভুক্ত:

High উচ্চ-গরম ডিভাইসবিহীন স্থানগুলি;
Water জলের ফোঁটা, বাষ্প, ধূলিকণা এবং তৈলাক্ত ধূলিকণা মুক্ত জায়গা;
⑶ যে জায়গাগুলিতে কোনও ক্ষয়কারী, জ্বলনযোগ্য গ্যাস বা তরল নেই;
Flo ভাসমান ধুলো এবং ধাতব কণা ছাড়াই স্থানগুলি;
Firm একটি দৃ firm় এবং কম্পন মুক্ত জায়গা;
Elect বৈদ্যুতিন চৌম্বক শব্দ হস্তক্ষেপ ছাড়াই একটি জায়গা।

বিভিন্ন সম্প্রসারণ ইউনিট এবং কার্যাদি
