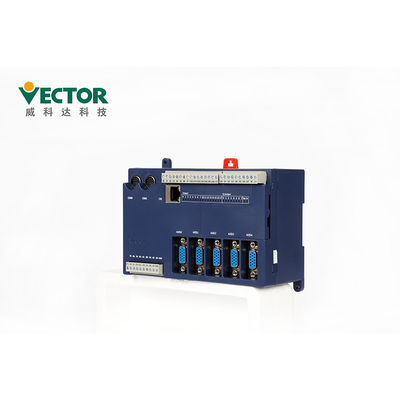

লেবেলিং মেশিনগুলির জন্য পালস অ্যানালগ ক্যানোপেন মাল্টি এক্সিস মোশন কন্ট্রোলার

পণ্যের বর্ণনা

মাল্টিপ্রোগ পালস/এনালগ মাল্টি অ্যাক্সিস মোশন কন্ট্রোলার প্রিন্টিং এবং লেবেলিং মেশিনের জন্য

ভিএ সিরিজ মোশন কন্ট্রোলার মাল্টিপ্রোগ প্রোগ্রামিং টুল ব্যবহার করে এবং ৫ টি প্রোগ্রামিং সমর্থন করে

IEC61131-3 আন্তর্জাতিক মানের ভাষা, যা অ্যাপ্লিকেশন প্রোগ্রামারদের জন্য সহজ করে তোলে

শুরু।এই মোশন কন্ট্রোলার তিন ধরনের ইন্টারফেস সমর্থন করে: গতির জন্য পালস, এনালগ এবং ক্যান ওপেন

নিয়ন্ত্রণ।

নিয়ন্ত্রণ বা পালস আধা বন্ধ-লুপ নিয়ন্ত্রণ VA গতি নিয়ামক একটি এক স্টপ সমাধান প্রদান করে, স্থানীয় আইও সমর্থন করে

সম্প্রসারণ, ইথারনেট, সিরিয়াল;রিয়েল-টাইম মাল্টি-টাস্ক কন্ট্রোল সমর্থন করে এবং এতে উন্নত এবং ব্যবহারে সহজ সিমুলেশন রয়েছে

সরঞ্জাম, এবং সমৃদ্ধ গতি নিয়ন্ত্রণ ফাংশন ব্লক (শিল্পের জন্য ডেডিকেটেড মডিউল সহ), প্যারামিটার সংহত করে

সমন্বয় সুবিধাজনক, এবং ফাংশন ব্লক স্যুইচ করা হলে গতি বক্ররেখা মসৃণকরণ অন্তর্ভুক্ত করে।

ক্যাম ফাংশনের স্পিড কার্ভ হল ৫ ম ডিগ্রী বহুপদী এস কার্ভ;6 সার্ভো অক্ষের গতি নিয়ন্ত্রণ চক্র

(ভার্চুয়াল অক্ষ সহ) ছোট 500 আমাদের।এই পণ্যটি আসলে নন-বাস মোশন কন্ট্রোলার পণ্যগুলির মধ্যে শীর্ষস্থানীয়।

পণ্যের বৈশিষ্ট্য

মাল্টিপ্রোগ IL, ST, FBD, LD, SFC পাঁচটি প্রোগ্রামিং ভাষা সমর্থন করে
যা IL এবং ST টেক্সট প্রোগ্রামিং ভাষার অন্তর্গত, FBD, LDA এবং SFC গ্রাফিকের অন্তর্গত
প্রোগ্রাম ভাষা.স্বাধীন ফাংশন সহ একটি প্রোগ্রাম কোড অংশ এবং তথ্য বিভক্ত করা হয়
অংশকোডটি IL, ST, FBD, LD, SFC এর এক বা একাধিক ভাষায় লেখা আছে এবং ডেটা হল
পরিবর্তনশীল কাজের আদেশে ঘোষিত।এই অধ্যায় কিভাবে ভেরিয়েবল ডিক্লেয়ার করতে হয় এবং কিভাবে করতে হয় তা বর্ণনা করে
তাদের এই পাঁচটি প্রোগ্রামিং ভাষায় প্রোগ্রাম করুন।
〖1〗 IL হল নির্দেশনা তালিকার সংক্ষিপ্ত রূপ;
〖2〗 ST হল স্ট্রাকচার্ড টেক্সট স্ট্রাকচার্ড টেক্সটের সংক্ষিপ্ত রূপ;
〖3〗 FBD হল ফাংশন ব্লক ডায়াগ্রাম ফাংশন চার্টের সংক্ষিপ্ত রূপ;
〖4〗 এলডি হল মই ডায়াগ্রাম মই ডায়াগ্রামের সংক্ষিপ্ত রূপ;
〖5〗 SFC হল SequentialFunction Chart হল ক্রমিক ফাংশন চার্টের সংক্ষিপ্ত রূপ;
গ্রাফিক্সের মতো প্রোগ্রামিং ল্যাঙ্গুয়েজে প্রোগ্রামগুলি উপরে থেকে নীচে এবং বামে স্ক্যান করা হয়
ডানদিকে.একটি টেক্সট-ভিত্তিক প্রোগ্রামিং ল্যাঙ্গুয়েজে, প্রোগ্রামগুলি উপরে থেকে নীচে স্ক্যান করা হয়।

স্ট্যান্ডার্ড IEC61131-3 সহ প্রোগ্রামিং মডেল

1) ভিএ মোশন কন্ট্রোলার দ্বারা ব্যবহৃত মাল্টিপ্রোগ প্রোগ্রামিং সফটওয়্যারটিতে একটি প্রোগ্রামিং ভাষা রয়েছে

এবং IEC 61131-3 প্রোগ্রামিং সিস্টেম অনুযায়ী প্রোগ্রাম স্ট্রাকচার।IEC 61131-3 এ,

প্রোগ্রাম অর্গানাইজেশন ইউনিট (POU) এ প্রোগ্রাম এবং প্রকল্প স্থাপন করা হয়।POU ইউনিট গঠিত

তিনটি অংশ: প্রোগ্রাম, ফাংশন ব্লক এবং ফাংশন।এটি পাঁচটি কার্যকরী ব্লক OB, PB, DB,

প্রথাগত পিএলসি প্রোগ্রামিং ভাষার এসবি এবং এফবি।দেখানো হিসাবে আরো দক্ষ এবং আরো সংক্ষিপ্ত।

2) আইইসি 61131-3 প্রোগ্রামিং সফ্টওয়্যার মডেলটি একটি শ্রেণিবিন্যাস কাঠামো দ্বারা উপস্থাপন করা হয়, যেমন নীচে দেখানো হয়েছে, সফটওয়্যার

মডেল কনফিগারেশন, রিসোর্স, টাস্ক, প্রোগ্রাম সহ বিভিন্ন অংশের মধ্যে সম্পর্ক বর্ণনা করে

সংগঠন ইউনিট, গ্লোবাল ভেরিয়েবল, I / O কনফিগারেশন ইত্যাদি।প্রোগ্রামিং প্রক্রিয়া একটি জটিল প্রোগ্রাম প্রোগ্রাম করতে পারে,

অথবা ছোট ছোট মডিউলের একটি সংখ্যায় বিভক্ত একই সময়ে পৃথক প্রোগ্রামের downloaDA বহুত্ব হতে পারে, চলমান,

অথবা কর্মের একটি বহুত্বের মধ্যে প্রোগ্রাম সম্পাদন, মডুলারিটি এবং অপারেশনাল পদ্ধতির দক্ষতা উন্নত হিসাবে দেখানো হয়েছে।

মাল্টিপ্রোগ প্রোগ্রামিং ইন্টারফেস উপস্থাপনা

মাল্টিপ্রোগ খোলার পরে, আপনি লক্ষ্য করুন যে এটির একটি প্রধান সীমানা রয়েছে।ফাংশন অনুযায়ী,

এটি বিভিন্ন এলাকায় বিভক্ত, যেমন দেখানো হয়েছে।

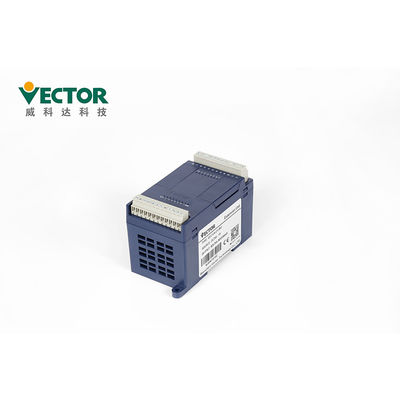

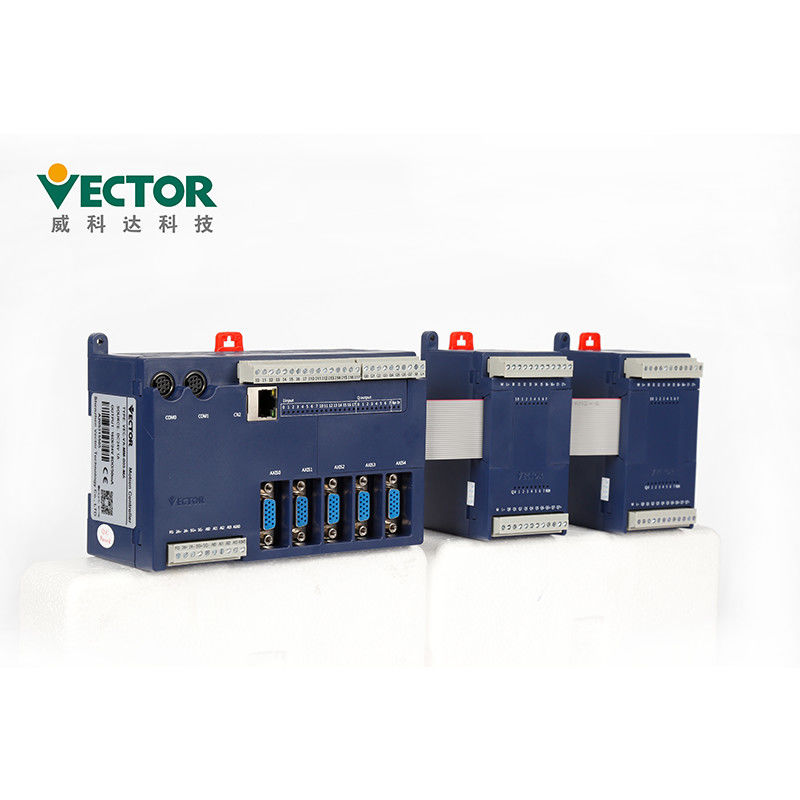

সম্প্রসারণ ইউনিট

বিকেড মোশন কন্ট্রোলারের হোস্ট আইও সম্প্রসারণ মডিউলটিতে প্রধানত 8IO, 16I এবং 16O রয়েছে।8IO মানে যে

সম্প্রসারণ মডিউলে 8 টি ডিজিটাল ইনপুট পোর্ট এবং 8 টি ডিজিটাল আউটপুট পোর্ট (ট্রানজিস্টার টাইপ আউটপুট) রয়েছে;16 মানে আমি

সম্প্রসারণ মডিউলটিতে 8 টি ডিজিটাল ইনপুট পোর্ট এবং 8 টি ডিজিটাল আউটপুট পোর্ট (ট্রানজিস্টার আউটপুট) রয়েছে।16 ডিআই পোর্ট;16O

এর মানে হল যে সম্প্রসারণ মডিউলে 16 টি ডিও পোর্ট রয়েছে (ট্রানজিস্টার আউটপুট);তাদের মধ্যে, DI এবং DO নির্বাচন করা যেতে পারে

NPN এবং PNP প্রকার নির্বাচন করতে মোশন কন্ট্রোলার হোস্টে জাম্পারের মাধ্যমে

পরিবেশের তাপমাত্রা যেখানে এই পণ্য ব্যবহার করা হয় -10 ° C থেকে +40 ° C।দীর্ঘমেয়াদী কাজের জন্য,

এটি সুপারিশ করা হয় যে পরিবেষ্টিত তাপমাত্রা +40 below C এর নিচে থাকতে হবে।যদি পরিবেষ্টিত তাপমাত্রা অতিক্রম করে

+40 ডিগ্রি সেলসিয়াস, অনুগ্রহ করে পণ্যের নির্ভরযোগ্যতা নিশ্চিত করার জন্য এটি একটি ভাল বায়ুচলাচল স্থানে রাখুন।যদি এই পণ্যটি ইনস্টল করা থাকে

একটি ডিস্ট্রিবিউশন বক্স, ডিস্ট্রিবিউশন বক্সের আকার এবং বায়ুচলাচল শর্তাবলী এমন হতে হবে যেন সমস্ত অভ্যন্তরীণ

ইলেকট্রনিক ডিভাইসগুলি অতিরিক্ত গরম হওয়ার বিপদের মুখোমুখি হয় না এবং সেদিকে মনোযোগ দেওয়া উচিত

মেশিনের কম্পন বিতরণ বাক্সের ইলেকট্রনিক ডিভাইসগুলিকে প্রভাবিত করবে।উপরন্তু,

ব্যবহারের শর্তাবলী নিম্নলিখিত অন্তর্ভুক্ত:

High হাই-হিটিং ডিভাইস ছাড়া জায়গা;
Water জল বিন্দু, বাষ্প, ধুলো এবং তৈলাক্ত ধুলো মুক্ত স্থান;
⑶ যেসব স্থানে কোন ক্ষয়কারী, দাহ্য গ্যাস বা তরল নেই;
Flo ভাসমান ধুলো এবং ধাতব কণা ছাড়া স্থান;
Firm একটি দৃ and় এবং কম্পন মুক্ত স্থান;
Electro ইলেক্ট্রোম্যাগনেটিক শব্দ হস্তক্ষেপ ছাড়া একটি জায়গা।

প্যাকিং এবং শিপিং

ডেলিভারি সময়

1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।

2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।

সিই এবং ROHS সার্টিফিকেট
