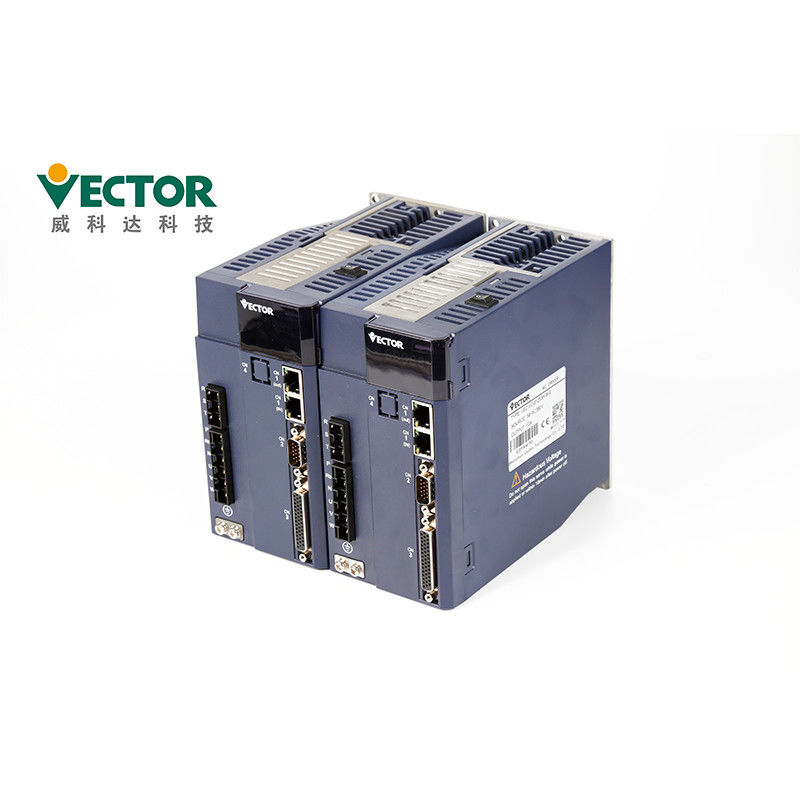

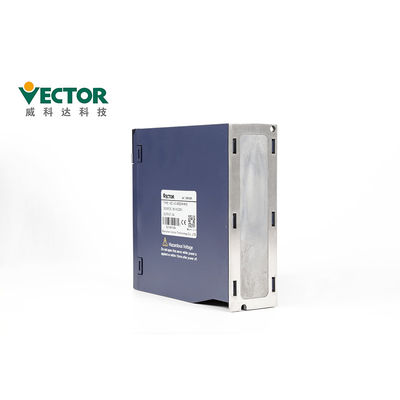

A4n স্ট্যান্ডার্ড ইউনিভার্সাল সার্ভো ড্রাইভ ইথারক্যাট 200W 400W 750W 1 কেডব্লু 1.5 কেডব্লু

পণ্যের বর্ণনা

A4n স্ট্যান্ডার্ড সার্ভো ড্রাইভ 200W 400W 750W 1kw 1.5kw সার্ভো মোটর ইথারকেট

উচ্চ টর্কের যথার্থ সার্ভো ড্রাইভ
পাওয়ার 75 কেডব্লু
থ্রি ফেজ 380 ভি
ক্যানোপেন / ইথারক্যাট
টর্কের নিয়ন্ত্রণ মোড
17 বিট পরম এনকোডার;

পণ্য বিবরণ


ইনস্টলেশন সতর্কতা

Dry ড্রাইভারটিকে একটি শুষ্ক এবং দৃur় প্ল্যাটফর্মে ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখা এবং

ইনস্টলেশন সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।

Lf ত্রুটি এড়াতে দয়া করে নির্দিষ্ট দিকটি ইনস্টল করুন।

Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভারটি অভ্যন্তর থেকে একটি নির্দিষ্ট দূরত্বে রাখা হয়েছে

মন্ত্রিসভা এবং অন্যান্য মেশিনগুলির পৃষ্ঠ, অন্যথায় এটি আগুন বা ত্রুটির কারণ হতে পারে।


Installing ইনস্টল করার সময়, স্তন্যপান এবং নিষ্কাশন পোর্টগুলি অবরুদ্ধ করবেন না এবং বিদেশী জিনিসগুলিকে অনুমতি দেবেন না

পণ্যটির ভিতরে প্রবেশের জন্য, অন্যথায় অভ্যন্তরীণ উপাদানগুলির বার্ধক্যের কারণে এটি ত্রুটি বা আগুনের কারণ হতে পারে।
This এই পণ্যটির উপরে বা এর অধীনে ভারী জিনিস রাখবেন না কারণ এটির ফলে আহত হতে পারে।
● দয়া করে নিম্নলিখিত পরিবেশে ইনস্টল করুন:
1. সরাসরি সূর্যালোক ছাড়া স্থান;
২. অবস্থান যেখানে পরিবেষ্টনের তাপমাত্রা 0 ডিগ্রি সেলসিয়াস থেকে 55 ডিগ্রি সেন্টিগ্রেডের মধ্যে থাকে;
3. 0% থেকে 95% এর পরিসীমা সম্পর্কিত আপেক্ষিক আর্দ্রতা, এবং কোন ঘনত্ব নয়;
4. জল ফোঁটা, বাষ্প, ধূলিকণা এবং তৈলাক্ত ধূলিকণা থেকে মুক্ত অবস্থান;
5. উচ্চ তাপ ডিভাইস নেই যেখানে অবস্থান;
On. নন-ক্ষয়কারী, জ্বলনযোগ্য গ্যাস এবং তরল সাইটগুলি;
I. জল, তেল এবং medicineষধ স্প্ল্যাশ করা সহজ নয়;
8. এমন স্থানগুলি যা তেজস্ক্রিয় বিকিরণের সংস্পর্শে আসে না;
9. স্ট্রং এবং কম্পন মুক্ত জায়গা;
10. অবস্থানগুলি যেখানে কোনও বৈদ্যুতিন চৌম্বক শব্দ হস্তক্ষেপ নেই।


প্যানেলে 8 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।8 টির মধ্যে 5 টি বোতামই ব্যবহার করা যায় এবং the

বাকি 3 টি বোতাম সংরক্ষিত।পাঁচটি বোতামের সাধারণ ক্রিয়াকলাপ নীচের সারণীতে প্রদর্শিত হবে।

তারের সতর্কতা

Main প্রধান বিদ্যুৎ সরবরাহের জন্য সিঙ্গেল-ফেজ 220V ব্যবহার না করার পরামর্শ দেওয়া হয়,

যা পর্যায়ের অভাবে ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষতি করতে পারে।

Power পাওয়ার চলাকালীন তারগুলি পরিবর্তন করবেন না, অন্যথায় এটি বৈদ্যুতিক কারণ হতে পারে

শক বা আঘাত

● দয়া করে পেশাদার টেকনিশিয়ানদের দ্বারা ওয়্যারিং বা পরিদর্শন করুন, অন্যথায় এটি

বৈদ্যুতিক শক বা পণ্য ব্যর্থতা হতে পারে।

● দয়া করে ওয়্যারিং এবং পাওয়ার সাপ্লাই সাবধানতার সাথে নিশ্চিত করুন।আউটপুট সার্কিটের কারণে সংক্ষিপ্ত-প্রচারিত হতে পারে

তারের ত্রুটি বা বিভিন্ন ভোল্টেজের প্রয়োগ।উপরের ত্রুটি দেখা দিলে ব্রেক কাজ করে না,

যার ফলে যান্ত্রিক ক্ষতি বা ব্যক্তিগত আঘাত হতে পারে।

● এর ইনপুট শক্তি কেবল, ইউ, ভি এবং ডাব্লু টার্মিনালের সাথে সংযুক্ত করবেন না

ড্রাইভঅন্যথায় সার্ভো ড্রাইভারের ক্ষতি হবে।

W ওয়্যারিংয়ের সময়, একই পাইপের মাধ্যমে পাওয়ার ক্যাবল এবং সিগন্যাল কেবলটি পাস করবেন না এবং বান্ডিল করবেন না

তাদের একসাথে।হস্তক্ষেপ এড়ানোর জন্য দু'জনের মধ্যে দূরত্ব 30 সেন্টিমিটারের বেশি হওয়া উচিত।

Ak ড্রাইভারের গ্রাউন্ড টার্মিনালটি ফাঁস এড়াতে এবং সিস্টেমের হস্তক্ষেপ কমাতে অবশ্যই স্থল করা উচিত,

এবং গ্রাউন্ড তারের ব্যাসটি বিদ্যুত সরবরাহের লাইনের সমান বা তার উপরে হওয়া উচিত।

The এসি বিদ্যুৎ সরবরাহ এবং ডিসি বিদ্যুৎ সরবরাহটি সার্ভো ইউনিটে সংযোগ করার সময় নির্দিষ্ট করে সংযুক্ত করুন

টার্মিনালএটি করতে ব্যর্থ হওয়ার ফলে ত্রুটি বা আগুন হতে পারে।

Iring তারের দৈর্ঘ্যের জন্য, কমান্ড ইনপুট লাইন 3 মি এবং এনকোডার পর্যন্ত er

লাইন 20m অবধি আছে।

The সিগন্যাল কেবল এবং এনকোডার কেবলের জন্য একটি বাঁকা-জোড়া shালিত কেবল ব্যবহার করুন এবং

এক এক প্রান্ত দিয়ে groundালটি গ্রাউন্ড করুন।

The ড্রাইভারের ইউ, ভি, ডাব্লু টার্মিনাল এবং মোটরের ইউ, ভি, এবং ডাব্লু টার্মিনালগুলি একে অপরের সাথে সংযুক্ত হওয়া উচিত

নাম অনুসারেযদি এটি ভুলভাবে সংযুক্ত থাকে তবে মোটরটি স্বাভাবিকভাবে কাজ করতে পারে না।

● সাধারণ ডিসি বাস পণ্যগুলির জন্য চাপ সংবেদনশীল প্রতিরোধক এবং তারের প্রয়োজন

সুরক্ষিত

● কমপক্ষে 5 মিনিটের জন্য পাওয়ার বন্ধ হওয়ার পরে দয়া করে পাওয়ারটি পরীক্ষা করুন checkএমনকি বিদ্যুৎ বন্ধ থাকলেও উচ্চ ভোল্টেজ

সার্ভো ড্রাইভের ভিতরে থাকতে পারে।অতএব, পাওয়ার হওয়ার পরে 5 মিনিটের মধ্যে পাওয়ার টার্মিনালটি স্পর্শ করবেন না

বন্ধ করা হয়েছে, অন্যথায় এটি বৈদ্যুতিক শক হতে পারে।

Frequently ঘন ঘন শক্তি চালু / বন্ধ করবেন না।যখন এটি প্রয়োজন হয়

একটানা শক্তি চালু / বন্ধ করুন, দয়া করে এটি 1 মিনিটের মধ্যে একবার বা কম নিয়ন্ত্রণ করুন controlযেহেতু বিদ্যুৎ সরবরাহ বিভাগ

সার্ভো ড্রাইভারের ক্যাপাসিটার রয়েছে, একটি বড় চার্জিং কারেন্ট (০.২ সেকেন্ডের চার্জ সময়) অন / অফের সময় প্রবাহিত হয়

বিদ্যুৎ সরবরাহঅতএব, যদি বিদ্যুৎটি ঘন ঘন চালু / বন্ধ করা হয় তবে প্রধান সার্কিট উপাদানগুলির কার্য সম্পাদন

servo ড্রাইভার ভিতরে অবনমিত হবে।

The টার্মিনাল ব্লক স্ক্রু আলগা হয় বা তারের হয় যখন শক্তি প্রয়োগ করবেন না

আলগাঅন্যথায় এটি আগুনের কারণ হতে পারে।

Otherwise অন্যথায় নিম্নলিখিত স্থানে যথাযথভাবে রক্ষা করার ব্যবস্থা নিন

যন্ত্রটি ক্ষতিগ্রস্থ হতে পারে:

1. স্থিতিশীল বিদ্যুতের কারণে যে অবস্থানগুলি হস্তক্ষেপ ঘটায়;

২. এমন জায়গা যা একটি শক্তিশালী বৈদ্যুতিক ক্ষেত্র বা একটি শক্ত চৌম্বকীয় ক্ষেত্র উত্পাদন করে;

৩. যে জায়গাগুলিতে বিকিরণের বিকিরণ থাকতে পারে;

৪. পাশেই একটি পাওয়ার কর্ড সহ একটি জায়গা।

আনুষাঙ্গিক:

	আনুষঙ্গিক নাম	চিত্র
স্যাটার্ডার্ড স্পেয়ার পার্টস	পাওয়ার টার্মিনাল		E1, E2 স্ট্রাকচার ড্রাইভের সাথে মানিয়ে নিন
	সিএন 3 এনকোডার প্লাগ		ড্রাইভারের পাশে এনকোডার প্লাগ
	সিএন 4 নিয়ন্ত্রণ টার্মিনাল প্লাগ		ইনপুট / আউটপুট সিগন্যাল টার্মিনাল, ব্যবহারকারীর তারিং
	এনকোডার সংযোগ লাইন		গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন
	শক্তি রেখা		গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন
	ড্রাইভ নিরীক্ষণ লাইন		দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটিকে সংযুক্ত করুন এবং সামঞ্জস্য করুন
খুচরা যন্ত্রাংশ কেনা	আরএস 232 অ্যাডাপ্টারের কেবলটি ইউএসবি		প্রয়োজনে স্ব-ক্রয়
	ইথারনেট যোগাযোগ লাইন		প্রয়োজনে স্ব-ক্রয়

শংসাপত্র
1. সিই (ইইউ সুরক্ষা মান);
2. আইইসি / EN61800-5-1: 2007 (বিভাগের 5-1 বিভাগে বৈদ্যুতিক, তাপ এবং শক্তির জন্য সুরক্ষা প্রয়োজনীয়তা
পরিবর্তনশীল গতির বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;
3, আইইসি / EN61800-3: 2004 + এ 1 (গতি নিয়ন্ত্রণ বৈদ্যুতিন ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য
মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

গুণমান পরীক্ষা করা:
চারবার উত্পাদন পরীক্ষা
দুই টাইমস 24 ঘন্টা পরীক্ষা
শিপিংয়ের আগে 100% পরিদর্শন

ডেলিভারি সময় এবং শিপিংয়ের উপায়

1. ছোট ক্রমের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি করতে পারি।
২. আমাদের পণ্যগুলি বায়ু, স্থল বা সমুদ্রের মাধ্যমে পাঠানো যেতে পারে।
