1500w 3000rpm এসি সার্ভো সিস্টেম ইথারক্যাট বাসের ধরণ

পণ্যের বর্ণনা

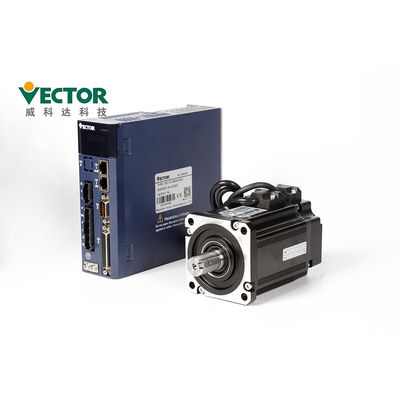

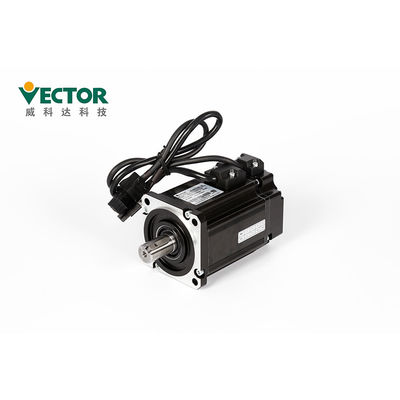

ইথারক্যাট বাসের ধরণের এসি সার্ভপ্যাক 1500W সার্ভো ড্রাইভার এবং 3000 আরপিএম সার্ভো মোটর

আরও নমনীয়, আরও নির্ভুল

সার্ভ ড্রাইভ + সার্ভো মোটর

পাওয়ার 200W-110KW কভার করে

একক / তিন ধাপ 220V / 380V

মোডবাস / ক্যানোপেন / ইথারক্যাট

অবস্থান, গতি এবং টর্ক নিয়ন্ত্রণ মোড

2500 লাইন ইনক্রিমেন্টাল + হল এনকোডার;2500 লাইন ইনক্রিমেন্টাল;17/23 বিট তামাগাওয়া পরম এনকোডার;
24 বিট নিকন পরম এনকোডার

পণ্য বিবরণ

সার্ভো ড্রাইভের বর্ণনা- একটি সার্ভো ড্রাইভের বিশদ বিবরণ, কীভাবে সার্ভো ড্রাইভের মডেলটি নির্বাচন করবেন এবং ইনস্টলেশন করবেন?

Dry ড্রাইভারটিকে একটি শুষ্ক এবং দৃur় প্ল্যাটফর্মে ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখা এবং

ইনস্টলেশন সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।

Lf ত্রুটি এড়াতে দয়া করে নির্দিষ্ট দিকটি ইনস্টল করুন।

Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভারটি একটি নির্দিষ্ট জায়গায় রাখা হয়েছে

মন্ত্রিসভা এবং অন্যান্য মেশিনের অভ্যন্তরীণ পৃষ্ঠ থেকে দূরত্ব, অন্যথায় এটি আগুন বা ত্রুটির কারণ হতে পারে।

Installing ইনস্টল করার সময়, স্তন্যপান এবং নিষ্কাশন পোর্টগুলি ব্লক করবেন না এবং এর অভ্যন্তরীণ বিদেশী জিনিসগুলিকে অনুমতি দেবেন না

পণ্য প্রবেশ করতে, অন্যথায় অভ্যন্তরীণ উপাদানগুলির বার্ধক্যের কারণে এটি ত্রুটি বা আগুনের কারণ হতে পারে।

This এই পণ্যটির উপরে বা এর অধীনে ভারী জিনিস রাখবেন না কারণ এটির ফলে আহত হতে পারে।

● দয়া করে নিম্নলিখিত পরিবেশে ইনস্টল করুন:

1. সরাসরি সূর্যালোক ছাড়া স্থান;

২. অবস্থান যেখানে পরিবেষ্টনের তাপমাত্রা 0 ডিগ্রি সেলসিয়াস থেকে 55 ডিগ্রি সেন্টিগ্রেডের মধ্যে থাকে;

3. 0% থেকে 95% এর পরিসীমা সম্পর্কিত আপেক্ষিক আর্দ্রতা, এবং কোন ঘনত্ব নয়;

4. জল ফোঁটা, বাষ্প, ধূলিকণা এবং তৈলাক্ত ধূলিকণা থেকে মুক্ত অবস্থান;

5. উচ্চ তাপ ডিভাইস নেই যেখানে অবস্থান;

On. নন-ক্ষয়কারী, জ্বলনযোগ্য গ্যাস এবং তরল সাইটগুলি;

I. জল, তেল এবং medicineষধ স্প্ল্যাশ করা সহজ নয়;

8. এমন স্থানগুলি যা তেজস্ক্রিয় বিকিরণের সংস্পর্শে আসে না;

9. স্ট্রং এবং কম্পন মুক্ত জায়গা;

10. অবস্থানগুলি যেখানে কোনও বৈদ্যুতিন চৌম্বক শব্দ হস্তক্ষেপ নেই।

তারের সতর্কতা

Main প্রধান বিদ্যুৎ সরবরাহের জন্য সিঙ্গেল-ফেজ 220V ব্যবহার না করার পরামর্শ দেওয়া হয়,

যা পর্যায়ের অভাবে ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষতি করতে পারে।

Power পাওয়ার চলাকালীন তারগুলি পরিবর্তন করবেন না, অন্যথায় এটি বৈদ্যুতিক কারণ হতে পারে

শক বা আঘাত

● দয়া করে পেশাদার টেকনিশিয়ানদের দ্বারা ওয়্যারিং বা পরিদর্শন করুন, অন্যথায় এটি

বৈদ্যুতিক শক বা পণ্য ব্যর্থতা হতে পারে।

● দয়া করে ওয়্যারিং এবং পাওয়ার সাপ্লাই সাবধানতার সাথে নিশ্চিত করুন।আউটপুট সার্কিট

ওয়্যারিং ত্রুটি বা বিভিন্ন ভোল্টেজ প্রয়োগের কারণে সংক্ষিপ্তসার্কিটেড হতে পারে।ব্রেকটি কাজ করে না

উপরের ত্রুটি দেখা দিলে যান্ত্রিক ক্ষতি বা ব্যক্তিগত আঘাত হতে পারে damage

● এর ইনপুট শক্তি কেবল, ইউ, ভি এবং ডাব্লু টার্মিনালের সাথে সংযুক্ত করবেন না

ড্রাইভঅন্যথায় সার্ভো ড্রাইভারের ক্ষতি হবে।

W ওয়্যারিংয়ের সময়, একই পাইপের মাধ্যমে পাওয়ার ক্যাবল এবং সিগন্যাল কেবলটি পাস করবেন না এবং বান্ডিল করবেন না

তাদের একসাথে।হস্তক্ষেপ এড়ানোর জন্য দু'জনের মধ্যে দূরত্ব 30 সেন্টিমিটারের বেশি হওয়া উচিত।

Ak ড্রাইভারের গ্রাউন্ড টার্মিনালটি ফাঁস এড়াতে এবং সিস্টেমের হস্তক্ষেপ কমাতে অবশ্যই স্থল করা উচিত,

এবং গ্রাউন্ড তারের ব্যাসটি বিদ্যুত সরবরাহের লাইনের সমান বা তার উপরে হওয়া উচিত।

The এসি বিদ্যুৎ সরবরাহ এবং ডিসি বিদ্যুৎ সরবরাহটি সার্ভো ইউনিটে সংযোগ করার সময় নির্দিষ্ট করে সংযুক্ত করুন

টার্মিনালএটি করতে ব্যর্থ হওয়ার ফলে ত্রুটি বা আগুন হতে পারে।

Iring তারের দৈর্ঘ্যের জন্য, কমান্ড ইনপুট লাইনটি 3 মি পর্যন্ত এবং এনকোডার লাইনটি 20 মিটার অবধি থাকে।

The সিগন্যাল কেবল এবং এনকোডার কেবলের জন্য একটি বাঁকা জোড়ির ঝালযুক্ত কেবলটি ব্যবহার করুন,

এবং একটি এক প্রান্ত দিয়ে groundাল গ্রাউন্ড।

The ড্রাইভারের ইউ, ভি, ডাব্লু টার্মিনাল এবং মোটরের ইউ, ভি, এবং ডাব্লু টার্মিনালগুলির সাথে একটি সংযুক্ত থাকতে হবে

নাম অনুসারে এক এক করেযদি এটি ভুলভাবে সংযুক্ত থাকে তবে মোটরটি স্বাভাবিকভাবে কাজ করতে পারে না।

● সাধারণ ডিসি বাস পণ্যগুলির জন্য চাপ সংবেদনশীল প্রতিরোধকের প্রয়োজন হয় এবং তারেরটি সুরক্ষিত থাকে।

● কমপক্ষে 5 মিনিটের জন্য পাওয়ার বন্ধ হওয়ার পরে দয়া করে পাওয়ারটি পরীক্ষা করুন checkযদিও

পাওয়ারটি বন্ধ হয়ে গেছে, হাই ভোল্টেজ সার্ভো ড্রাইভের অভ্যন্তরে থাকতে পারে।অতএব, শক্তি স্পর্শ করবেন না

পাওয়ার বন্ধ হওয়ার 5 মিনিটের মধ্যে টার্মিনাল, অন্যথায় এটি বৈদ্যুতিক শক হতে পারে।

Frequently ঘন ঘন শক্তি চালু / বন্ধ করবেন না।যখন এটি প্রয়োজন হয়

অবিচ্ছিন্নভাবে শক্তি চালু / বন্ধ করুন, দয়া করে এটি 1 মিনিটের মধ্যে একবার বা কম নিয়ন্ত্রণ করুন।যেহেতু বিদ্যুৎ সরবরাহ বিভাগ

সার্ভো ড্রাইভারের ক্যাপাসিটার রয়েছে, একটি বড় চার্জিং কারেন্ট (০.২ সেকেন্ডের চার্জ সময়) অন / অফের সময় প্রবাহিত হয়

বিদ্যুৎ সরবরাহঅতএব, যদি বিদ্যুৎটি ঘন ঘন চালু / বন্ধ করা হয় তবে প্রধান সার্কিট উপাদানগুলির কার্য সম্পাদন

সার্ভো ড্রাইভারের অভ্যন্তরে অবনতি হবে।

The টার্মিনাল ব্লক স্ক্রুগুলি আলগা হয় বা তার কেবল থাকে তখন শক্তি প্রয়োগ করবেন না

আলগাঅন্যথায় এটি আগুনের কারণ হতে পারে।

Otherwise অন্যথায় নিম্নলিখিত স্থানে যথাযথভাবে রক্ষা করার ব্যবস্থা নিন

যন্ত্রটি ক্ষতিগ্রস্থ হতে পারে:

1. স্থিতিশীল বিদ্যুতের কারণে যে অবস্থানগুলি হস্তক্ষেপ ঘটায়;

2. একটি জায়গা যা একটি শক্তিশালী বৈদ্যুতিক ক্ষেত্র বা একটি শক্ত চৌম্বকীয় ক্ষেত্র উত্পাদন করে;

৩. যে জায়গাগুলিতে বিকিরণের বিকিরণ থাকতে পারে;

৪. পাশেই একটি পাওয়ার কর্ড সহ একটি জায়গা।

অপারেটিং সাবধানতা

Operation পরীক্ষার ক্রিয়াকলাপে, দুর্ঘটনা রোধ করতে দয়া করে সার্ভো মোটরটি কোনও লোড ছাড়াই পরীক্ষা করুন (এর সাথে সংযুক্ত নেই)

ড্রাইভার খাদ), অন্যথায় এটি আঘাতের কারণ হতে পারে।

Supporting সহায়ক মেশিনে চালনা শুরু করার সময়, আগে থেকেই মেশিনের সাথে মেলে এমন ব্যবহারকারী পরামিতিগুলি সেট করুন।

আপনি যদি প্যারামিটার সেটিংস ছাড়াই অপারেশন শুরু করেন তবে এটি যান্ত্রিক ক্ষতি বা ত্রুটির কারণ হতে পারে।

Accidents দুর্ঘটনা এড়াতে, মেশিনের চলমান অংশের শেষে একটি সীমাবদ্ধ সুইচ বা স্টপার ইনস্টল করুন, অন্যথায় এটি হবে

যান্ত্রিক ক্ষতি বা আঘাত হতে পারে।

The প্যারামিটার সেটিংসে চূড়ান্ত পরিবর্তন করবেন না, কারণ এটি হতে পারে may

অস্থির অপারেশন, যান্ত্রিক ক্ষতি বা আঘাত।

Power যখন বিদ্যুৎ চালু হয় বা বিদ্যুৎ সরবরাহ বন্ধ হয়ে যায়, সার্ভো ড্রাইভারের হিটার সিঙ্ক, বাহ্যিক ব্রেকিং রোধ,

মোটর ইত্যাদি উচ্চ তাপমাত্রার অবস্থায় থাকতে পারে।এটি স্পর্শ করবেন না, অন্যথায় এটি পোড়া হতে পারে।

The উল্লম্ব অক্ষে সার্ভো মোটর ব্যবহার করার সময়, কাজের অংশটি অ্যালার্মের কবলে পড়তে রোধ করতে একটি সুরক্ষা ডিভাইস সেট করুন,

ওভার ট্র্যাভেল ইত্যাদির পাশাপাশি, ওভার ট্র্যাভেল ঘটে গেলে সার্ভো লক স্টপ সেটিংটি করুন, অন্যথায় কাজ করুন

টুকরা ওভার ভ্রমণ অবস্থায় পড়ে যেতে পারে।

Operation অপারেশন চলাকালীন মেশিনের অপারেটিং পরিসীমা প্রবেশ করবেন না, অন্যথায় এটি আঘাতের কারণ হবে।

Serv চলাকালীন সার্ভো মোটর বা মেশিনের চলমান অংশ স্পর্শ করবেন না

অপারেশন, অন্যথায় এটি আঘাত হতে পারে।

● দয়া করে কোনও সংকেত দেখা দিলে সুরক্ষা নিশ্চিত করতে সুরক্ষা ব্যবস্থাটি সেট আপ করুন

লাইন বিরতিউদাহরণস্বরূপ, যখন পজিটিভ ওভার ট্র্যাভেল স্যুইচ (পি-ওটি) এবং নেগেটিভ ওভার ট্র্যাভেল স্যুইচ (এন-ওটি) সিগন্যাল থাকে

কারখানার সেটিং এ সংযোগ বিচ্ছিন্ন হয়, তারা নিরাপদে পরিচালনা করে।

Off বিদ্যুৎ বন্ধ করার সময় সার্ভো অফ স্টেট সেট করতে ভুলবেন না।

Frequently ঘন ঘন পাওয়ার চালু / বন্ধ করবেন না।আসল ক্রিয়াকলাপ শুরু হওয়ার পরে, বিদ্যুৎ চালু / বন্ধ অন্তর আরও বেশি হওয়া উচিত

1 ঘন্টার বেশি, অন্যথায় সার্ভো ইউনিটের অভ্যন্তরগুলির উপাদানগুলি অকাল বয়সের হবে।

An যখন কোনও অ্যালার্ম ঘটে তখন কারণ সরিয়ে নেওয়ার পরে অ্যালার্মটি পুনরায় সেট করুন এবং নিশ্চিত করুন

সুরক্ষা এবং অপারেশন পুনরায় চালু করুন, অন্যথায় এটি আঘাতের কারণ হতে পারে।

Bra স্বাভাবিক ব্রেকিংয়ের জন্য ব্রেক মোটরের ব্রেক ব্যবহার করবেন না, অন্যথায় এটি হতে পারে

একটি ত্রুটি ঘটায়।

অ্যাকসেসরিজ:

	আনুষঙ্গিক নাম	চিত্র
স্যাটার্ডার্ড স্পেয়ার পার্টস	পাওয়ার টার্মিনাল		E1, E2 স্ট্রাকচার ড্রাইভের সাথে মানিয়ে নিন
	সিএন 3 এনকোডার প্লাগ		ড্রাইভারের পাশে এনকোডার প্লাগ
	সিএন 4 নিয়ন্ত্রণ টার্মিনাল প্লাগ		ইনপুট / আউটপুট সিগন্যাল টার্মিনাল, ব্যবহারকারীর তারিং
	এনকোডার সংযোগ লাইন		গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন
	শক্তি রেখা		গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন
	ড্রাইভ নিরীক্ষণ লাইন		দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটিকে সংযুক্ত করুন এবং সামঞ্জস্য করুন
খুচরা যন্ত্রাংশ কেনা	আরএস 232 অ্যাডাপ্টারের কেবলটি ইউএসবি		প্রয়োজনে স্ব-ক্রয়
	ইথারনেট যোগাযোগ লাইন		প্রয়োজনে স্ব-ক্রয়

শংসাপত্র

1. সিই (ইইউ সুরক্ষা মান);
2. আইইসি / EN61800-5-1: 2007 (বৈকল্পিক, তাপ এবং শক্তির জন্য ভেরিয়েবলের বিভাগ 5-1-এ সুরক্ষা প্রয়োজনীয়তা

গতির বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;

3, আইইসি / EN61800-3: 2004 + এ 1 (গতি নিয়ন্ত্রণ বৈদ্যুতিন ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য মানসমূহ)

এবং এর নির্দিষ্ট পরীক্ষার পদ্ধতিগুলি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

অন্য প্রশ্নগুলো:

প্রশ্ন 1।উপযুক্ত মডেলটি কীভাবে নির্বাচন করবেন?
উত্তর: দয়া করে রেটেড পাওয়ার, কারেন্ট, ভোল্টেজ,

টর্ক এবং উপযুক্ত মডেলটি আমাদের মডেল তালিকার উপর নির্ভর করে নির্বাচন করুন;

প্রশ্ন 2।প্রোগ্রামিং সিস্টেম কিভাবে সেট করবেন?
উত্তর: আমাদের সার্ভো ড্রাইভ গ্লোবাল যোগাযোগ প্রোটোকল সমর্থন করে: মোডবাস / ক্যানোপেন / ইথারক্যাট,

প্রোগ্রামিং আপনার অভিজ্ঞতা অনুসরণ করুন দয়া করে;

প্র 3।আমাদের servo সিস্টেম সম্পর্কে শক্তি পরিসীমা কি?
উত্তর: আমাদের পাওয়ার পরিসীমা 0.2-110KW কভার করে, আপনার প্রয়োজনীয়তাগুলিতে পৌঁছায়;

প্র 4।আমরা এনকোডার প্রতিক্রিয়া ইন্টারফেসগুলি কী ব্যবহার করছি?
উত্তর: আমাদের একাধিক এনকোডার প্রতিক্রিয়া ইন্টারফেস রয়েছে, যেমন: ইনক্রিমেন্টাল / ওয়্যার-সেভিং এনকোডার,

17-বিট / 23-বিট / 24-বিট পরম এনকোডার, সমাধানকারী এনকোডার, ইত্যাদি er
