সিএনসি 30 কেডাব্লু বন্ধ লুপ স্টিপার মোটর ড্রাইভার ক্যানপেন বাসের ধরণ

পণ্যের বর্ণনা

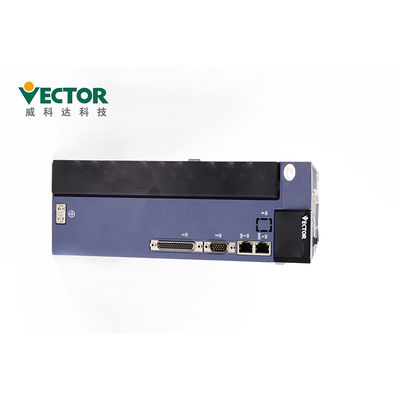

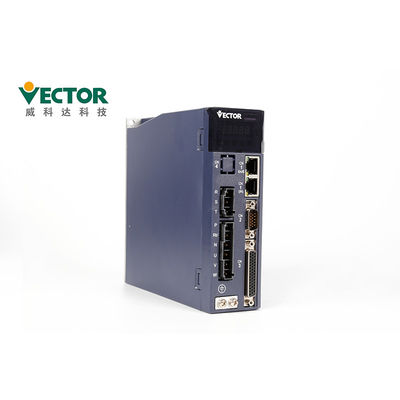

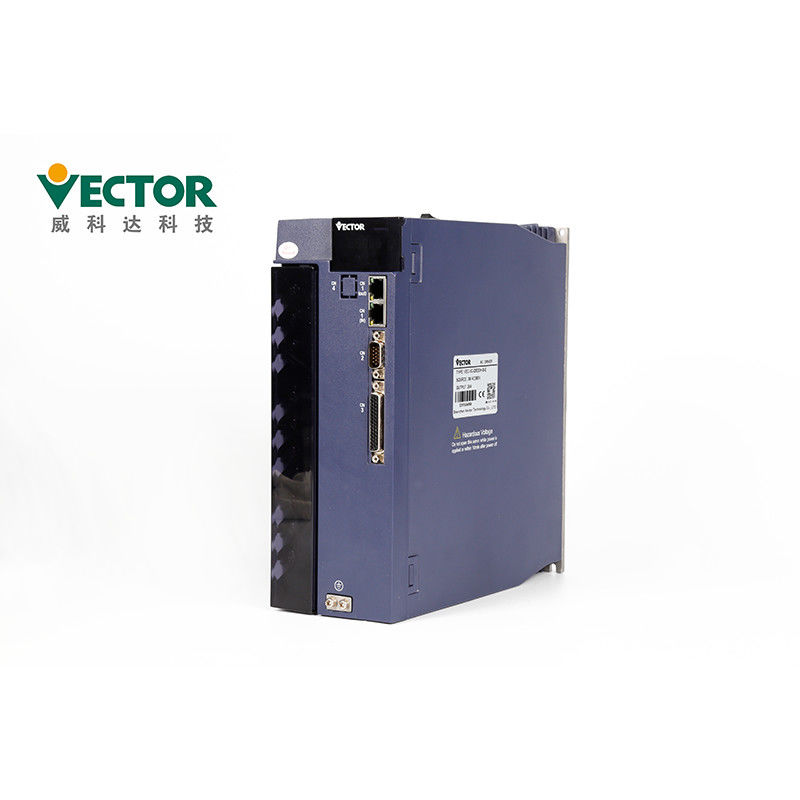

সিএনসি/প্রিন্টারের জন্য 30KW CanOpen বাস ক্লোজড লুপ সার্ভো স্টেপার ড্রাইভ

ক্লোজড লুপ সার্ভো স্টেপার ড্রাইভ
শক্তি 30KW
থ্রি ফেজ 380V
Modbus / CanOpen / EtherCAT
অবস্থান / গতি / টর্ক নিয়ন্ত্রণ মোড
23 বিট পরম এনকোডার;

পণ্যের বিবরণ


ইনস্টলেশন সতর্কতা

Dry একটি শুষ্ক এবং বলিষ্ঠ প্ল্যাটফর্মে ড্রাইভার ইনস্টল করুন।ভাল বায়ুচলাচল বজায় রাখুন এবং

ইনস্টলেশনের সময় তাপ অপচয় এবং ভাল গ্রাউন্ডিং বজায় রাখা।

● দয়া করে নির্দিষ্ট দিক থেকে ইনস্টল করুন যাতে ত্রুটি এড়ানো যায়।

Installing ইনস্টল করার সময়, দয়া করে নিশ্চিত করুন যে সার্ভো ড্রাইভারটি ভিতর থেকে একটি নির্দিষ্ট দূরত্বে রাখা হয়েছে

মন্ত্রিসভা এবং অন্যান্য মেশিনের পৃষ্ঠ, অন্যথায় এটি আগুন বা ত্রুটি সৃষ্টি করতে পারে।


Installing ইনস্টল করার সময়, স্তন্যপান এবং নিষ্কাশন পোর্টগুলি ব্লক করবেন না এবং বিদেশী বস্তুর অনুমতি দেবেন না

পণ্যের ভিতরে প্রবেশ করতে হবে, অন্যথায় এটি অভ্যন্তরীণ উপাদানগুলির বৃদ্ধির কারণে ত্রুটি বা আগুনের কারণ হতে পারে।
Product এই পণ্যের উপর বা তার নিচে ভারী বস্তু রাখবেন না কারণ এর ফলে আঘাত লাগতে পারে।
● অনুগ্রহ করে নিম্নলিখিত পরিবেশে ইনস্টল করুন:
1. সরাসরি সূর্যালোক ছাড়া জায়গা;
2. অবস্থান যেখানে পরিবেষ্টিত তাপমাত্রা 0 ° C থেকে 55 ° C এর মধ্যে থাকে;
3. 0% থেকে 95% এর পরিসরে আপেক্ষিক আর্দ্রতা, এবং কোন ঘনীভবন;
4. জল বিন্দু, বাষ্প, ধুলো এবং তৈলাক্ত ধুলো থেকে মুক্ত স্থান;
5. অবস্থান যেখানে কোন উচ্চ তাপ ডিভাইস আছে;
6. অ-ক্ষয়কারী, দাহ্য গ্যাস এবং তরল সাইট;
7. জল, তেল এবং ওষুধ ছিটানো সহজ নয়;
8. যেসব স্থান তেজস্ক্রিয় বিকিরণের সংস্পর্শে আসে না;
9. শক্তিশালী এবং কম্পন মুক্ত স্থান;
10. অবস্থান যেখানে কোন ইলেক্ট্রোম্যাগনেটিক শব্দ হস্তক্ষেপ নেই


প্যানেলে 8 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।8 টি বোতামের মধ্যে মাত্র 5 টি ব্যবহার করা যেতে পারে, এবং

বাকি 3 টি বোতাম সংরক্ষিত।পাঁচটি বোতামের সাধারণ কাজগুলি নীচের টেবিলে দেখানো হয়েছে।

তারের সতর্কতা

Main প্রধান বিদ্যুৎ সরবরাহের জন্য একক-ফেজ 220V ব্যবহার না করার সুপারিশ করা হয়,

যা ফেজের অভাবে ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষতি করতে পারে।

Power পাওয়ার-অনের সময় তারের পরিবর্তন করবেন না, অন্যথায় এটি বৈদ্যুতিক হতে পারে

আঘাত বা আঘাত।

● অনুগ্রহ করে পেশাদার প্রযুক্তিবিদদের দ্বারা ওয়্যারিং বা পরিদর্শন করুন, অন্যথায় এটি

বৈদ্যুতিক শক বা পণ্য ব্যর্থতার কারণ হতে পারে।

● দয়া করে সাবধানে ওয়্যারিং এবং পাওয়ার সাপ্লাই নিশ্চিত করুন।আউটপুট সার্কিটের কারণে শর্ট সার্কিট হতে পারে

তারের ত্রুটি বা বিভিন্ন ভোল্টেজ প্রয়োগ।উপরের দোষ ঘটলে ব্রেক কাজ করে না,

যার ফলে যান্ত্রিক ক্ষতি বা ব্যক্তিগত আঘাত হতে পারে।

The ইনপুট পাওয়ার ক্যাবলকে U, V, এবং W এর টার্মিনালে সংযুক্ত করবেন না

ড্রাইভঅন্যথায়, সার্ভো ড্রাইভার ক্ষতিগ্রস্ত হবে।

W ওয়্যারিং করার সময়, একই পাইপের মাধ্যমে পাওয়ার ক্যাবল এবং সিগন্যাল ক্যাবল পাস করবেন না এবং বান্ডেল করবেন না

তাদের একসাথে।হস্তক্ষেপ এড়াতে উভয়ের মধ্যে দূরত্ব 30 সেন্টিমিটারের বেশি হওয়া উচিত।

Ground ফুটো এড়াতে এবং সিস্টেমের হস্তক্ষেপ কমাতে ড্রাইভার গ্রাউন্ড টার্মিনালকে গ্রাউন্ড করা আবশ্যক,

এবং স্থল তারের ব্যাস পাওয়ার সাপ্লাই লাইনের সমান বা উপরে হওয়া উচিত।

Unit এসি পাওয়ার সাপ্লাই এবং ডিসি পাওয়ার সাপ্লাই সার্ভো ইউনিটে সংযোগ করার সময়, নির্দিষ্টভাবে সংযুক্ত করুন

টার্মিনালএটি করতে ব্যর্থ হলে ফলস্বরূপ বা আগুন লাগতে পারে।

The তারের দৈর্ঘ্যের জন্য, কমান্ড ইনপুট লাইন 3m এবং এনকোডার পর্যন্ত

লাইন 20 মিটার পর্যন্ত।

The সিগন্যাল ক্যাবল এবং এনকোডার ক্যাবলের জন্য একটি টুইস্ট-পেয়ার শিল্ডেড ক্যাবল ব্যবহার করুন, এবং

একটি একক প্রান্ত সঙ্গে groundাল স্থল।

The চালকের U, V, W টার্মিনাল এবং মোটরের U, V, এবং W টার্মিনালগুলো একে একে সংযুক্ত থাকতে হবে

নাম অনুযায়ী।যদি এটি ভুলভাবে সংযুক্ত থাকে, মোটরটি স্বাভাবিকভাবে কাজ করতে পারে না।

● সাধারণ ডিসি বাস পণ্যগুলির জন্য চাপ সংবেদনশীল প্রতিরোধক এবং তারের প্রয়োজন

নিরাপদ।

● দয়া করে কমপক্ষে 5 মিনিটের জন্য বিদ্যুৎ বন্ধ থাকার পর বিদ্যুৎ পরীক্ষা করুন।এমনকি বিদ্যুৎ বন্ধ থাকলেও উচ্চ ভোল্টেজ

সার্ভো ড্রাইভের ভিতরে থাকতে পারে।অতএব, পাওয়ার হওয়ার 5 মিনিটের মধ্যে পাওয়ার টার্মিনাল স্পর্শ করবেন না

বন্ধ, অন্যথায় এটি বৈদ্যুতিক শক হতে পারে।

Frequently ঘন ঘন বিদ্যুৎ চালু/বন্ধ করবেন না।যখন এটি প্রয়োজন

ক্রমাগত শক্তি চালু/বন্ধ করুন, দয়া করে এটি 1 মিনিটের মধ্যে একবার বা কম নিয়ন্ত্রণ করুন।যেহেতু বিদ্যুৎ সরবরাহ বিভাগ

সার্ভো ড্রাইভারের একটি ক্যাপাসিটর থাকে, একটি বড় চার্জিং কারেন্ট (0.2 সেকেন্ডের চার্জ সময়) চালু/বন্ধ করার সময় প্রবাহিত হয়

বিদ্যুৎ সরবরাহঅতএব, যদি বিদ্যুৎ ঘন ঘন চালু/বন্ধ হয়, প্রধান সার্কিট উপাদানগুলির কর্মক্ষমতা

সার্ভো ড্রাইভার ভিতরে অধgraপতিত হবে।

The টার্মিনাল ব্লক স্ক্রু আলগা বা তারের হলে পাওয়ার প্রয়োগ করবেন না

আলগাঅন্যথায়, এটি আগুনের কারণ হতে পারে।

Locations নিচের স্থানে যথাযথ শিল্ডিং ব্যবস্থা নিন, অন্যথায়

মেশিন ক্ষতিগ্রস্ত হতে পারে:

1. স্থির বিদ্যুতের কারণে যেসব স্থান হস্তক্ষেপ করে;

2. একটি জায়গা যা একটি শক্তিশালী বৈদ্যুতিক ক্ষেত্র বা একটি শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করে;

3. অবস্থান যেখানে বিকিরণ বিকিরণ হতে পারে;

4. কাছাকাছি একটি পাওয়ার কর্ড সহ একটি জায়গা।

রক্ষণাবেক্ষণ এবং পরিদর্শন সতর্কতা

On পাওয়ার চলাকালীন তারের পরিবর্তন করবেন না, অন্যথায় এটি বৈদ্যুতিক শক বা আঘাতের কারণ হতে পারে।

● অনুগ্রহ করে পেশাদার প্রযুক্তিবিদদের দ্বারা ওয়্যারিং বা পরিদর্শন করুন, অন্যথায় এটি

বৈদ্যুতিক শক বা পণ্য ব্যর্থতার কারণ হতে পারে।

● দয়া করে কমপক্ষে 5 মিনিটের জন্য বিদ্যুৎ বন্ধ থাকার পর বিদ্যুৎ পরীক্ষা করুন।এমনকি বিদ্যুৎ বন্ধ থাকলেও,

সার্ভো ড্রাইভের ভিতরে উচ্চ ভোল্টেজ থাকতে পারে।অতএব, ভিতরে পাওয়ার টার্মিনাল স্পর্শ করবেন না

বিদ্যুৎ বন্ধ হওয়ার 5 মিনিট পরে, অন্যথায় এটি বৈদ্যুতিক শক সৃষ্টি করতে পারে।

Drive সার্ভো ড্রাইভ প্রতিস্থাপন করার সময়, দয়া করে সার্ভো ড্রাইভার ব্যবহারকারীর পরামিতিগুলি আগে প্রতিস্থাপন করার জন্য ব্যাক আপ করুন

প্রতিস্থাপন, এবং ব্যাকআপটিকে নতুন সার্ভো ড্রাইভে স্থানান্তর করুন এবং তারপরে অপারেশনটি পুনরায় চালু করুন,

অন্যথায় মেশিন ক্ষতিগ্রস্ত হতে পারে।

আনুষাঙ্গিক:

	আনুষঙ্গিক নাম	ছবি
Satandard খুচরা যন্ত্রাংশ	পাওয়ার টার্মিনাল		E1, E2 স্ট্রাকচার ড্রাইভের সাথে খাপ খাইয়ে নিন
	Cn3 এনকোডার প্লাগ		ড্রাইভারের পাশে এনকোডার প্লাগ
	Cn4 কন্ট্রোল টার্মিনাল প্লাগ		ইনপুট/আউটপুট সিগন্যাল টার্মিনাল, ইউজার ওয়্যারিং
	এনকোডার সংযোগ লাইন		স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান
	শক্তি রেখা		স্ট্যান্ডার্ড তারের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার, গ্রাহকের মতে প্রয়োজন স্বাধীন সংযোগকারী প্রদান
	ড্রাইভ মনিটরিং লাইন		দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটি সংযুক্ত করুন এবং সামঞ্জস্য করুন
খুচরা যন্ত্রাংশ কেনা	USB থেকে RS232 অ্যাডাপ্টার কেবল		প্রয়োজনে স্ব -ক্রয়
	ইথারনেট যোগাযোগ লাইন		প্রয়োজনে স্ব -ক্রয়

সার্টিফিকেট
1. সিই (ইইউ নিরাপত্তা মান);
2. IEC/EN61800-5-1: 2007 (বৈদ্যুতিক, তাপ এবং শক্তির জন্য নিরাপত্তা প্রয়োজনীয়তা
পরিবর্তনশীল গতি বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;
3, IEC / EN61800-3: 2004 + A1 (গতি নিয়ন্ত্রণ বৈদ্যুতিক ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য
মান এবং এর নির্দিষ্ট পরীক্ষা পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

কোয়ালিটি চেকিং:
চারবার উৎপাদন পরীক্ষা
দুই বার ২ hours ঘন্টা পরীক্ষা
শিপিংয়ের আগে 100% পরিদর্শন

ডেলিভারি সময় এবং শিপিং উপায়

1. ছোট অর্ডারের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি দিতে পারি।
2. আমাদের পণ্য বায়ু, স্থল বা সমুদ্রের মাধ্যমে শিপিং করা যায়।
