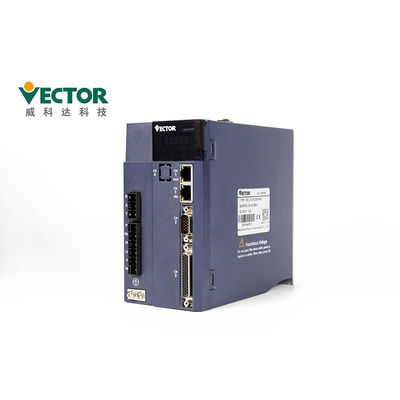

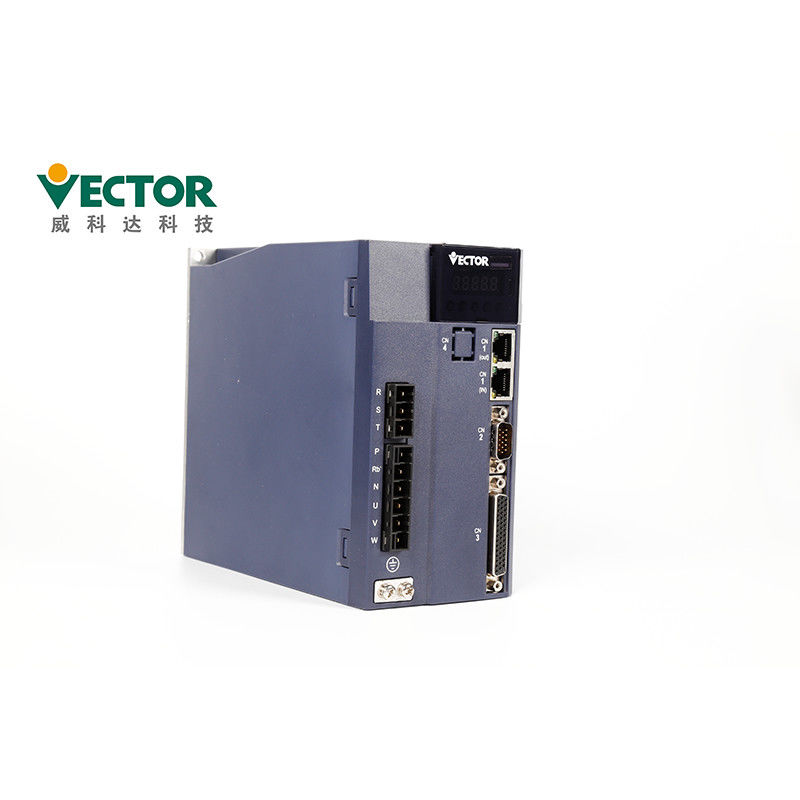

মেকানিকাল আর্মের জন্য ইথারকাট 12 এ মাল্টি এক্সিস সার্ভ ড্রাইভ Drive

পণ্যের বর্ণনা

মেকানিকাল আর্মের জন্য ইথারক্যাট মাল্টি এক্সিস শ্রোভো ড্রাইভ সার্ভো মোটর

পণ্য বিবরণ

তারের সতর্কতা

Main প্রধান বিদ্যুৎ সরবরাহের জন্য সিঙ্গেল-ফেজ 220V ব্যবহার না করার পরামর্শ দেওয়া হয়,

যা পর্যায়ের অভাবে ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষতি করতে পারে।

Power পাওয়ার চলাকালীন তারগুলি পরিবর্তন করবেন না, অন্যথায় এটি বৈদ্যুতিক কারণ হতে পারে

শক বা আঘাত

● দয়া করে পেশাদার টেকনিশিয়ানদের দ্বারা ওয়্যারিং বা পরিদর্শন করুন, অন্যথায় এটি

বৈদ্যুতিক শক বা পণ্য ব্যর্থতা হতে পারে।

● দয়া করে ওয়্যারিং এবং পাওয়ার সাপ্লাই সাবধানতার সাথে নিশ্চিত করুন।আউটপুট সার্কিট

ওয়্যারিং ত্রুটি বা বিভিন্ন ভোল্টেজ প্রয়োগের কারণে সংক্ষিপ্তসার্কিটেড হতে পারে।

উপরের ত্রুটি দেখা দিলে ব্রেকটি কাজ করে না, যার ফলে যান্ত্রিক ক্ষতি বা ব্যক্তিগত আঘাত হতে পারে।

● এর ইনপুট শক্তি কেবল, ইউ, ভি এবং ডাব্লু টার্মিনালের সাথে সংযুক্ত করবেন না

ড্রাইভঅন্যথায় সার্ভো ড্রাইভারের ক্ষতি হবে।

W ওয়্যারিংয়ের সময়, একই পাইপের মাধ্যমে পাওয়ার কেবল এবং সিগন্যাল কেবলটি পাস করবেন না এবং তাদের একসাথে বান্ডিল করবেন না।

হস্তক্ষেপ এড়ানোর জন্য দু'জনের মধ্যে দূরত্ব 30 সেন্টিমিটারের বেশি হওয়া উচিত।

Ak ড্রাইভারের গ্রাউন্ড টার্মিনালটি ফাঁস এড়াতে এবং সিস্টেমের হস্তক্ষেপ কমাতে অবশ্যই স্থল করা উচিত,

এবং গ্রাউন্ড তারের ব্যাসটি বিদ্যুত সরবরাহের লাইনের সমান বা তার উপরে হওয়া উচিত।

The এসি বিদ্যুৎ সরবরাহ এবং ডিসি বিদ্যুৎ সরবরাহটি সার্ভো ইউনিটে সংযোগ করার সময় নির্দিষ্ট টার্মিনালের সাথে সংযুক্ত করুন।

এটি করতে ব্যর্থ হওয়ার ফলে ত্রুটি বা আগুন হতে পারে।

Iring তারের দৈর্ঘ্যের জন্য, কমান্ড ইনপুট লাইন 3 মি এবং এনকোডার পর্যন্ত er

লাইন 20m অবধি আছে।

The সিগন্যাল কেবল এবং এনকোডার কেবলের জন্য একটি বাঁকা-জোড়া shালিত কেবল ব্যবহার করুন এবং

এক এক প্রান্ত দিয়ে groundালটি গ্রাউন্ড করুন।

The ড্রাইভারের ইউ, ভি, ডাব্লু টার্মিনাল এবং এর ইউ, ভি, এবং ডাব্লু টার্মিনালগুলি

নাম অনুসারে মোটর একের সাথে সংযুক্ত করা উচিত।যদি এটি ভুলভাবে সংযুক্ত থাকে তবে মোটরটি স্বাভাবিকভাবে কাজ করতে পারে না।

● সাধারণ ডিসি বাস পণ্যগুলির জন্য চাপ সংবেদনশীল প্রতিরোধক এবং তারের প্রয়োজন

সুরক্ষিত

● কমপক্ষে 5 মিনিটের জন্য পাওয়ার বন্ধ হওয়ার পরে দয়া করে পাওয়ারটি পরীক্ষা করুন checkযদিও

পাওয়ারটি বন্ধ হয়ে গেছে, হাই ভোল্টেজ সার্ভো ড্রাইভের অভ্যন্তরে থাকতে পারে।অতএব, পাওয়ারটি বন্ধ হওয়ার পরে 5 মিনিটের মধ্যে পাওয়ার টার্মিনালটি স্পর্শ করবেন না, অন্যথায় এটি বৈদ্যুতিক শক হতে পারে।

Frequently ঘন ঘন শক্তি চালু / বন্ধ করবেন না।যখন এটি প্রয়োজন হয়

অবিচ্ছিন্নভাবে শক্তি চালু / বন্ধ করুন, দয়া করে এটি 1 মিনিটের মধ্যে একবার বা কম নিয়ন্ত্রণ করুন।সার্ভো ড্রাইভারের পাওয়ার সাপ্লাই বিভাগে ক্যাপাসিটার রয়েছে বলে একটি বড় চার্জিং কারেন্ট (০.২ সেকেন্ডের চার্জ সময়) অন / অফ বিদ্যুৎ সরবরাহের সময় প্রবাহিত হয়।সুতরাং, ঘন ঘন পাওয়ারটি চালু / বন্ধ করা থাকলে সার্ভো ড্রাইভারের অভ্যন্তরে প্রধান সার্কিট উপাদানগুলির পারফরম্যান্স হ্রাস পাবে।

The টার্মিনাল ব্লক স্ক্রুগুলি আলগা হয় বা তার কেবল থাকে তখন শক্তি প্রয়োগ করবেন না

আলগাঅন্যথায় এটি আগুনের কারণ হতে পারে।

Otherwise অন্যথায় নিম্নলিখিত স্থানে যথাযথভাবে রক্ষা করার ব্যবস্থা নিন

যন্ত্রটি ক্ষতিগ্রস্থ হতে পারে:

1. স্থিতিশীল বিদ্যুতের কারণে যে অবস্থানগুলি হস্তক্ষেপ ঘটায়;

2. একটি জায়গা যা একটি শক্তিশালী বৈদ্যুতিক ক্ষেত্র বা একটি শক্ত চৌম্বকীয় ক্ষেত্র উত্পাদন করে;

৩. যে জায়গাগুলিতে বিকিরণের বিকিরণ থাকতে পারে;

৪. পাশেই একটি পাওয়ার কর্ড সহ একটি জায়গা।

প্যানেলে 5 টি বোতাম এবং 5 টি ডিজিটাল টিউব রয়েছে।

পাঁচটি বোতামের সাধারণ ক্রিয়াকলাপ নীচের সারণীতে প্রদর্শিত হবে।

অন্য প্রশ্নগুলো:

প্রশ্ন 1।উপযুক্ত মডেলটি কীভাবে নির্বাচন করবেন?
উত্তর: দয়া করে রেটেড পাওয়ার, কারেন্ট, ভোল্টেজ,

টর্ক এবং উপযুক্ত মডেলটি আমাদের মডেল তালিকার উপর নির্ভর করে নির্বাচন করুন;

প্রশ্ন 2।প্রোগ্রামিং সিস্টেম কিভাবে সেট করবেন?
উত্তর: আমাদের সার্ভো ড্রাইভ গ্লোবাল যোগাযোগ প্রোটোকল সমর্থন করে: মোডবাস / ক্যানোপেন / ইথারক্যাট,

প্রোগ্রামিং আপনার অভিজ্ঞতা অনুসরণ করুন দয়া করে;

প্র 3।আমাদের servo সিস্টেম সম্পর্কে শক্তি পরিসীমা কি?
উত্তর: আমাদের পাওয়ার পরিসীমা 0.2-110KW কভার করে, আপনার প্রয়োজনীয়তাগুলিতে পৌঁছায়;

প্র 4।আমরা এনকোডার প্রতিক্রিয়া ইন্টারফেসগুলি কী ব্যবহার করছি?
উত্তর: আমাদের একাধিক এনকোডার প্রতিক্রিয়া ইন্টারফেস রয়েছে, যেমন: ইনক্রিমেন্টাল / ওয়্যার-সেভিং এনকোডার,

17-বিট / 23-বিট / 24-বিট পরম এনকোডার, সমাধানকারী এনকোডার, ইত্যাদি er

শংসাপত্র

1. সিই (ইইউ সুরক্ষা মান);
2. আইইসি / EN61800-5-1: 2007 (বিভাগ 5-1 এর বৈদ্যুতিক, তাপ এবং শক্তির জন্য সুরক্ষা প্রয়োজনীয়তা

পরিবর্তনশীল গতির বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;

3, আইইসি / EN61800-3: 2004 + এ 1 (গতি নিয়ন্ত্রণ বৈদ্যুতিন ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য

মানক এবং এর নির্দিষ্ট পরীক্ষার পদ্ধতি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।

গুণমান পরীক্ষা করা:

চারবার উত্পাদন পরীক্ষা
দুই টাইমস 24 ঘন্টা পরীক্ষা
শিপিংয়ের আগে 100% পরিদর্শন

ডেলিভারি সময় এবং শিপিংয়ের উপায়

1. ছোট ক্রমের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি করতে পারি।

২. আমাদের পণ্যগুলি বায়ু, স্থল বা সমুদ্রের মাধ্যমে পাঠানো যেতে পারে।
