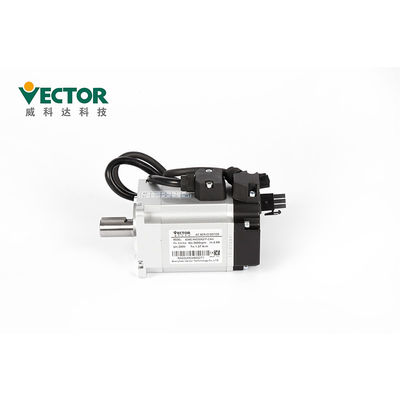

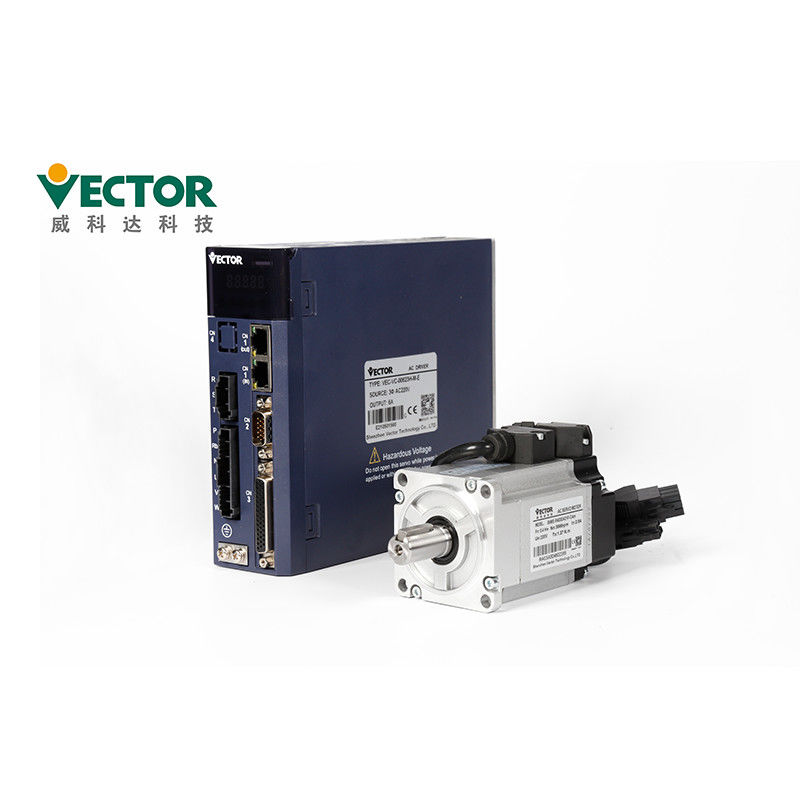

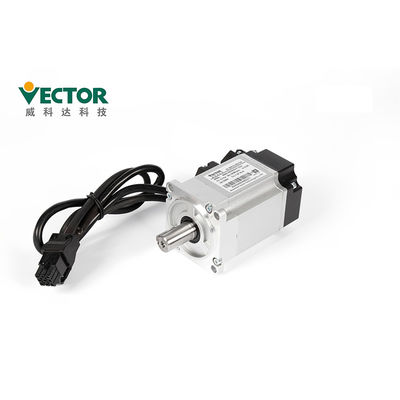

ভেক্টর 750 ওয়াট সার্ভো ড্রাইভ এবং মোটর 80 মিমি মোটর ফ্ল্যাঞ্জ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Vector |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | VEC-VC1-00623M-ME / 80ME-R7530A23-CF2 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 কিট |
|---|---|
| মূল্য: | USD 150-250 / kit |
| প্যাকেজিং বিবরণ: | 280 * 208 * 78 মিমি |
| ডেলিভারি সময়: | 3-5 কাজের দিন |
| পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, এল / সি |
| যোগানের ক্ষমতা: | 500 কিট / মাস |
|
বিস্তারিত তথ্য |
|||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220V | ক্ষমতা: | 0.75 কিলোওয়াট |
|---|---|---|---|
| রেটেড কারেন্ট: | 5 এ | নির্ধারিত গতি: | 3000 আরপিএম |
| রেটেড টার্গ: | ২.৪ এনএম | পর্যায়: | 3 পর্যায় |
| মোটর ফ্ল্যাঞ্জ আকার: | 80mm | যোগাযোগ প্রোটোকল: | মোডবাস / ক্যানোপেন / ইথারক্যাট |
| এনকোডার: | 17/23, 24 বিট | ||
| বিশেষভাবে তুলে ধরা: | 80 মিমি সার্ভো ড্রাইভ এবং মোটর,750 ওয়াট সার্ভো ড্রাইভ এবং মোটর,750 ওয়াট সার্ভো মোটর এবং কন্ট্রোলার কিটস |
||
পণ্যের বর্ণনা
মোটামুটি এনকোডার সহ 750 ওয়াট 3000 আরপিএম Modbus / ক্যানোপেন / ইথারক্যাট সার্ভো সিস্টেম
ভেক্টর টেক।17 বছরেরও বেশি সময় ধরে সার্ভো সিস্টেমে ফোকাস করুন।
আরও নমনীয়, আরও নির্ভুল
সার্ভ ড্রাইভ + সার্ভো মোটর
পাওয়ার 200W-110KW কভার করে
একক / তিন ধাপ 220V / 380V
মোডবাস / ক্যানোপেন / ইথারক্যাট
অবস্থান, গতি এবং টর্ক নিয়ন্ত্রণ মোড
2500 লাইন ইনক্রিমেন্টাল + হল এনকোডার;2500 লাইন ইনক্রিমেন্টাল;17/23 বিট তামাগাওয়া পরম এনকোডার;
24 বিট নিকন পরম এনকোডার
পণ্য বিবরণ
| পণ্য | সার্ভ ড্রাইভ + সার্ভো মোটর |
| ব্র্যান্ড | ভেক্টর |
| মডেল নাম্বার. | VEC-VC1-00623M-ME / 80ME-R7530A23-CF2 |
| শক্তি | 0.75KW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V |
| পর্যায় | তিন ধাপে |
| নির্ধারিত গতি | 3000 আরপিএম |
| রেটেড কারেন্ট | 5 এ |
| রেটেড টার্গ | ২.৪ এনএম |
| যোগাযোগ প্রোটোকল | মোডবাস / ক্যানোপেন / ইথারক্যাট |
| এনকোডার | 2500 লাইন ইনক্রিমেন্টাল + হল এনকোডার;2500 লাইন ইনক্রিমেন্টাল;17/23 বিট তামাগাওয়া পরম এনকোডার; 24 বিট নিকন পরম এনকোডার |
সার্ভো সিস্টেমটি কীভাবে কাজ করে?অবস্থান নিয়ন্ত্রণ মডেল, গতি নিয়ন্ত্রণ মডেল এবং ট্রোগো নিয়ন্ত্রণ মডেল।
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | নিয়ন্ত্রণ মোড | একক-ফেজ / তিন-পর্বের সম্পূর্ণ নিয়ন্ত্রিত সংশোধন এসভিপিডাব্লিউএম মড্যুলেশন |
| এনকোডার | এনকোডার প্রতিক্রিয়া | 2500 পালস ইনক্রিমেন্টাল + হল এনকোডার; 2500 ডাল বর্ধমান; 17 বিট তামাগাওয়া পরম এনকোডার; 23 বিট তামাগাওয়া পরম এনকোডার; 24 বিট নিকন পরম এনকোডার; |
| পালস কমান্ড ইনপুট | পালসের ধরণ | ডিফারেনশিয়াল ইনপুট, ওপেন কালেক্টর |
| কম্পাংক সীমা | ডিফারেনশিয়াল ইনপুট: 0-500kHz, ডাল প্রস্থ 1us এর চেয়ে বেশি ওপেন সংগ্রাহক: 0-300kHz, নাড়ির প্রস্থ 2.5us এর চেয়ে বেশি |
|
| পালস মোড | নাড়ি + দিক;এবি প্লাস;সিডাব্লু + সিসিডাব্লু; | |
| এনালগ ইনপুট | ভোল্টেজের পরিধি | -10 ভি থেকে 10 ভি |
| ইনপুট প্রতিবন্ধকতা | 10 কেΩ | |
| সর্বোচ্চ ফ্রিকোয়েন্সি | 1.5kHz | |
| ডিআই / ডিও ইন্টারফেস প্রকার | এনপিএন / পিএনপি | |
| যোগাযোগ | মোডবাস / ক্যানোপেন / ইথারক্যাট | |

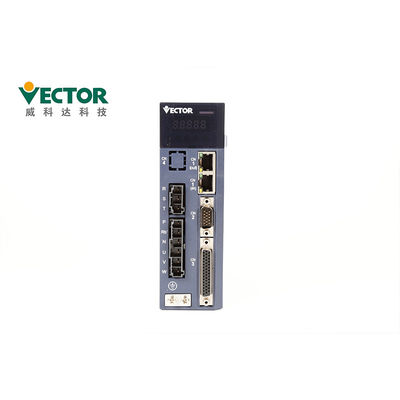

সার্ভো ড্রাইভের বর্ণনা- একটি সার্ভো ড্রাইভের বিশদ বিবরণ, কীভাবে সার্ভো ড্রাইভের মডেলটি নির্বাচন করবেন এবং ইনস্টলেশন করবেন?
আনুষাঙ্গিক
| আনুষঙ্গিক নাম | চিত্র | ||
| স্যাটার্ডার্ড স্পেয়ার পার্টস | পাওয়ার টার্মিনাল | |
E1, E2 স্ট্রাকচার ড্রাইভের সাথে মানিয়ে নিন |
| সিএন 3 এনকোডার প্লাগ | ড্রাইভারের পাশে এনকোডার প্লাগ | ||
| সিএন 4 নিয়ন্ত্রণ টার্মিনাল প্লাগ | ইনপুট / আউটপুট সিগন্যাল টার্মিনাল, ব্যবহারকারীর তারিং | ||
| এনকোডার সংযোগ লাইন | গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন |
||
| শক্তি রেখা | গ্রাহক অনুসারে মানক কেবলের দৈর্ঘ্য 3, 5, 8, 10, 13, 15 মিটার প্রয়োজন স্বাধীন সংযোগকারী সরবরাহ করুন |
||
| ড্রাইভ নিরীক্ষণ লাইন | দূরবর্তী পর্যবেক্ষণ এবং ফার্মওয়্যার আপডেটের জন্য সফ্টওয়্যারটিকে সংযুক্ত করুন এবং সামঞ্জস্য করুন | ||
| খুচরা যন্ত্রাংশ কেনা | আরএস 232 অ্যাডাপ্টারের কেবলটি ইউএসবি | প্রয়োজনে স্ব-ক্রয় | |
| ইথারনেট যোগাযোগ লাইন | প্রয়োজনে স্ব-ক্রয় |
শংসাপত্র
1. সিই (ইইউ সুরক্ষা মান);
2. আইইসি / EN61800-5-1: 2007 (বৈকল্পিক, তাপ এবং শক্তির জন্য ভেরিয়েবলের বিভাগ 5-1-এ সুরক্ষা প্রয়োজনীয়তা
গতির বৈদ্যুতিক ড্রাইভার সিস্টেম), জাতীয় মান GB12668.501-2013 এর সাথে সম্পর্কিত;
3, আইইসি / EN61800-3: 2004 + এ 1 (গতি নিয়ন্ত্রণ বৈদ্যুতিন ড্রাইভার সিস্টেম অংশ 3 বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য মানসমূহ)
এবং এর নির্দিষ্ট পরীক্ষার পদ্ধতিগুলি), জাতীয় মান GB12668.3-2012 এর সাথে সম্পর্কিত।
ডেলিভারি সময় এবং শিপিংয়ের উপায়
| পরিমাণ | 1-5 কিট | 50-100 কিট | 200-500 কিট |
| বিতরণ সময় | 3 দিনের মধ্যে | 5-10 দিন | 15-25 দিন |
1. ছোট ক্রমের জন্য আমরা সবসময় 1 সপ্তাহের মধ্যে ডেলিভারি করতে পারি।
২. আমাদের পণ্যগুলি বায়ু, স্থল বা সমুদ্রের মাধ্যমে পাঠানো যেতে পারে।
